CCK / Cable terminals and connecting sleeves
铜铝压接端子
CCK Power Fittings

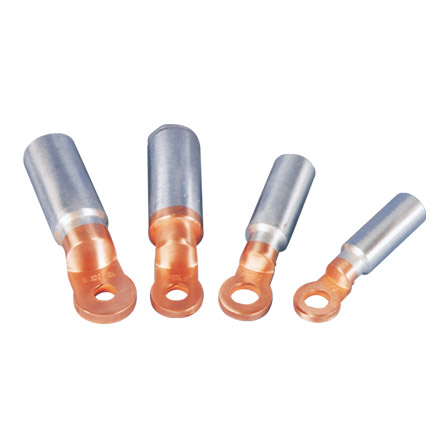

铜铝压接端子用于导体与设备端子的连接，连接部位采用压接形式。不同型号的管径、接线孔和端部尺寸见规格表。
产品资料
- 产品名称
- 铜铝压接端子
- 类别
- 接线端子与连接管
- 型号
- DTL-2-16 / DTL-2-25 / DTL-2-35 / DTL-2-50 / DTL-2-70 / DTL-2-95 / DTL-2-120 / DTL-2-150 / DTL-2-185 / DTL-2-240 / DTL-2-300 / DTL-2-400 / DTL-2-500 / DTL-2-630 / CAU-16 / CAU-25 / CAU-35 / CAU-50 / CAU-70 / CAU-95 / CAU-120 / CAU-150 / CAU-185 / CAU-240 / CAU-300 / CAU-400 / CAU-500 / CAU-630
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认
规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

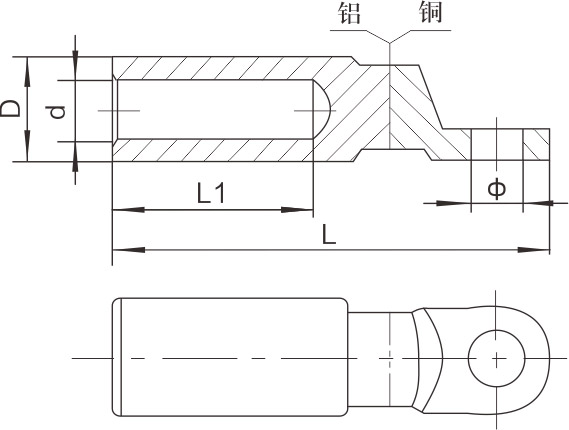

| 型号 | Main Dimensions(mm) | ||||
|---|---|---|---|---|---|
| 中 | D | d | L | L1 | |
| DTL-2-16 | 8.5 | 16 | 5.5 | 90 | 42 |
| DTL-2-25 | 8.5 | 16 | 6.5 | 90 | 42 |
| DTL-2-35 | 8.5 | 16 | 8.5 | 90 | 42 |
| DTL-2-50 | 12.8 | 20 | 9.0 | 90 | 43 |
| DTL-2-70 | 12.8 | 20 | 11.0 | 90 | 43 |
| DTL-2-95 | 12.8 | 20 | 12.5 | 90 | 43 |
| DTL-2-120 | 12.8 | 25 | 13.7 | 118 | 60 |
| DTL-2-150 | 12.8 | 25 | 15.5 | 118 | 60 |
| DTL-2-185 | 12.8 | 32 | 17.0 | 120 | 60 |
| DTL-2-240 | 12.8 | 32 | 19.5 | 120 | 60 |
| DTL-2-300 | 12.8 | 34 | 22.5 | 130 | 62 |
| DTL-2-400 | 12.8 | 41 | 26.5 | 145 | 70 |
| DTL-2-500 | 方头 | 47 | 29.5 | 200 | 90 |
| DTL-2-630 | 方头 | 47 | 34.0 | 200 | 90 |

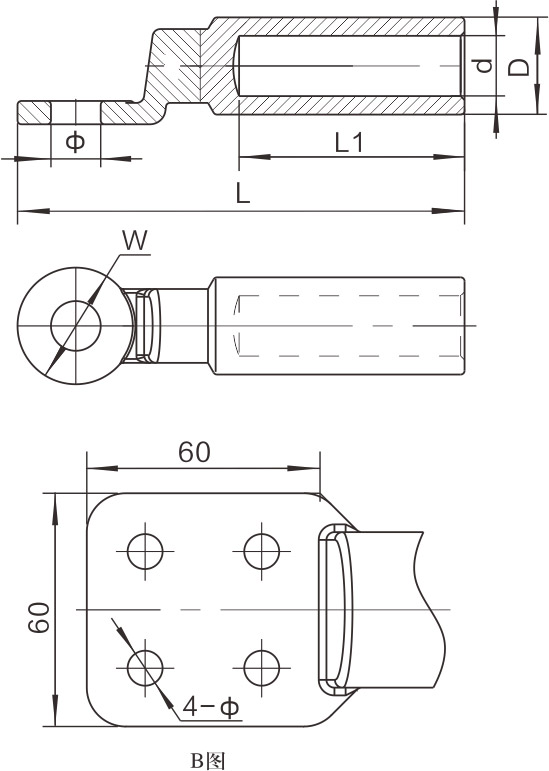

| 型号 | Main Dimensions(mm) | |||||
|---|---|---|---|---|---|---|
| 中 | D | d | L | L1 | W | |
| CAU-16 | 10.5 | 16 | 5.5 | 75 | 32 | 20 |
| CAU-25 | 10.5 | 16 | 6.5 | 75 | 32 | 20 |
| CAU-35 | 12.8 | 16 | 8.0 | 86 | 38 | 25 |
| CAU-50 | 12.8 | 20 | 9.0 | 86 | 38 | 25 |
| CAU-70 | 12.8 | 20 | 11.0 | 86 | 38 | 25 |
| CAU-95 | 12.8 | 20 | 12.5 | 86 | 38 | 25 |
| CAU-120 | 12.8 | 25 | 13.7 | 115 | 58 | 30 |
| CAU-150 | 12.8 | 25 | 15.5 | 115 | 58 | 30 |
| CAU-185 | 12.8 | 32 | 17.0 | 115 | 58 | 30 |
| CAU-240 | 12.8 | 32 | 19.5 | 115 | 58 | 30 |
| CAU-300 | 16.5 | 40 | 23.5 | 153 | 88 | 36 |
| CAU-400 | 16.5 | 40 | 26.0 | 153 | 88 | 36 |
| CAU-500 | B图 | 47 | 29.1 | 200 | 100 | B图 |
| CAU-630 | B图 | 47 | 32.5 | 200 | 100 | B图 |
CCK Power Fittings
CCK Power Fittings
询价时需要提供
导体材质与截面、接线孔径、端子长度、安装工具及接触面要求
