铜接线端子

接线端子与连接管

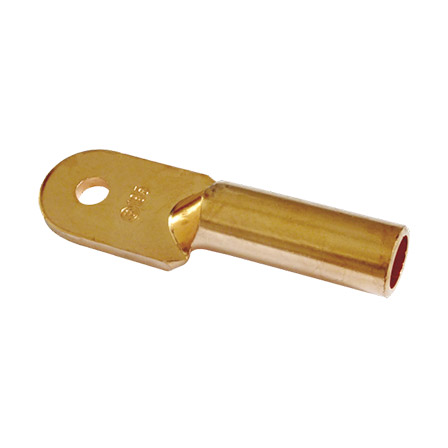

铜接线端子产品参考图

铜接线端子用于将导体端部连接到设备接线点。

产品资料

产品名称: 铜接线端子
类别: 接线端子与连接管
型号: DT-10 / DT-16 / DT-25 / DT-35 / DT-50 / DT-70 / DT-95 / DT-120 / DT-150 / DT-185 / DT-240 / DT-300 / DT-400 / DT-500 / DT-630 / DT-800 / DT-1000 / DT-10S / DT-16S / DT-25S / DT-35S / DT-50S / DT-70S / DT-95S / DT-120S / DT-150S / DT-185S / DT-240S / DT-300S / DT-400S / DT-500S
材料: 铜
标准: 按项目技术要求确认

规格与图纸

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

规格表 1
型号	Main Dimensions(mm)
型号	中	D	d	L	W	S
DT-10	8.4	9	5.5	66	16	2.2
DT-16	8.4	10	6.0	67	16	2.5
DT-25	8.4	11	7.0	70	18	3.0
DT-35	10.5	12	8.5	79	20	3.0
DT-50	10.5	14	9.6	87	23	3.5
DT-70	12.5	16	12.0	95	26	4.0
DT-95	12.5	18	13.0	105	28	4.5
DT-120	14.5	20	15.0	112	30	5.0
DT-150	14.5	22	16.0	118	34	5.5
DT-185	16.5	25	18.0	125	38	6.0
DT-240	16.5	27	20.0	136	42	7.0
DT-300	21.0	30	23.0	160	48	8.0
DT-400	21.0	34	26.0	165	54	9.0
DT-500	21.0	38	29.0	190	64	9.5
DT-630	方头	45	34.0	220	78	10.0
DT-800	方头	50	38.0	260	100	10.5
DT-1000	方头	55	42	275	100	11

规格表 2
型号	Main Dimensions(mm)
型号	中	D	d	L	L1	L2	L3	W	S
DT-10S	8.4	9	5.5	80	30	40	20	16	2.5
DT-16S	8.4	10	6.0	82	32	40	20	16	2.5
DT-25S	8.4	11	7.0	86	34	42	20	18	2.5
DT-35S	10.5	12	8.5	93	36	45	20	20	3.0
DT-50S	10.5	14	9.6	100	40	47	20	23	3.0
DT-70S	12.5	16	12.0	115	45	55	25	26	3.5
DT-95S	12.5	18	13.0	123	48	57	25	28	3.5
DT-120S	14.5	20	15.0	132	50	63	30	30	4.0
DT-150S	14.5	22	16.0	140	54	65	30	34	4.8
DT-185S	14.5	25	18.0	152	56	73	35	37	5.5
DT-240S	14.5	27	20.0	160	61	74	35	40	5.7
DT-300S	16.5	30	23.0	170	65	77	40	45	7.0
DT-400S	16.5	34	26.0	178	70	77	40	50	7.5
DT-500S	21	38	29.0	205	82	90	45	60	9.0

规格表 3
型号	Main Dimensions(mm)
型号	中	D	d	L
DT-(G)-10	6.5	8	5.0	50
DT-(G)-16	6.5	9	6.0	55
DT-(G)-25	6.5	10	7.0	60
DT-(G)-35	8.5	12	8.0	66
DT-(G)-50	8.5	14	10.0	72
DT-(G)-70	10.5	16	11.5	80
DT-(G)-95	10.5	18	13.5	87
DT-(G)-120	12.5	20	15.0	96
DT-(G)-150	12.5	22	16.0	103
DT-(G)-185	16.5	25	18.0	115
DT-(G)-240	16.5	27	20.0	120
DT-(G)-300	17.0	31	24.0	135
DT-(G)-400	17.0	34	26.0	150
DT-(G)-500	21.0	38	30.0	170
DT-(G)-630		45	35.0	210
DT-(G)-800		50	40.0	270

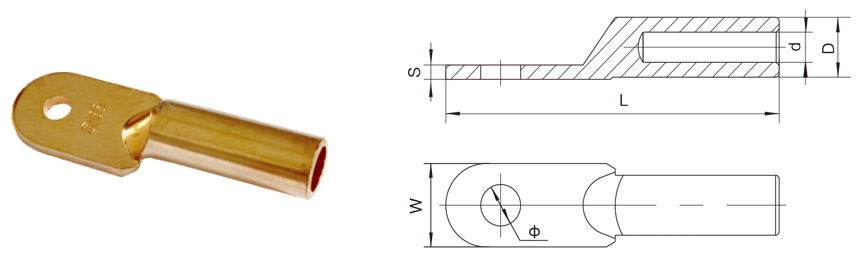

铜接线端子 — 结构尺寸参考图 1

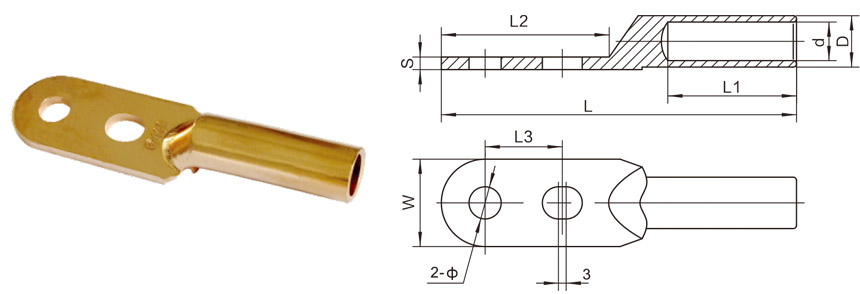

铜接线端子 — 结构尺寸参考图 2

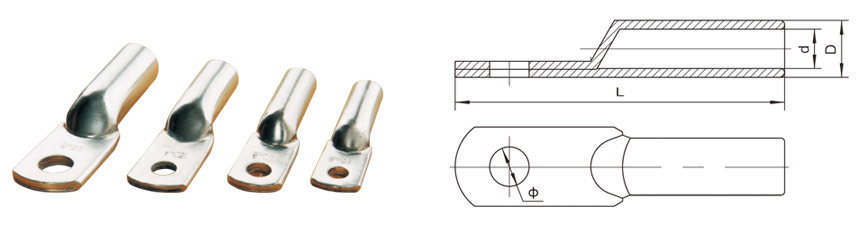

铜接线端子 — 结构尺寸参考图 3

询价时需要提供

导体材质与截面、接线孔径、端子长度、安装工具及接触面要求

同类产品

规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
