CCK / Splicing fittings
并沟线夹
CCK Power Fittings
并沟线夹。通过并列沟槽连接两根导体。
产品资料
- 产品名称
- 并沟线夹
- 类别
- 接续金具
- 型号
- JB-0 / JB-1 / JB-2 / JB-3 / JB-4 / JB-5 / JB-6
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

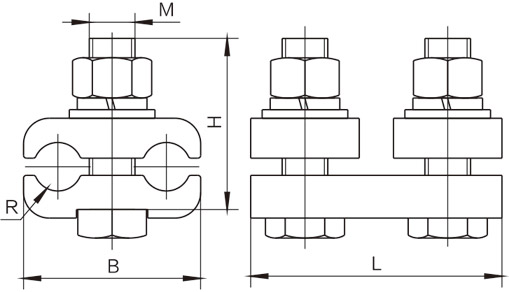

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Suitable Conductor (mm2) | Main Dimensions(mm) | Bolt No. | ||||
|---|---|---|---|---|---|---|---|
| L | B | H | R | M | |||
| JB-0 | 16 ~25 | 70 | 37 | 40 | 3.5 | 10 | 2 |
| JB-1 | 35 ~50 | 78 | 44 | 45 | 5.0 | 12 | 2 |
| JB-2 | 70 ~95 | 112 | 52 | 50 | 7.0 | 12 | 3 |
| JB-3 | 120~50 | 138 | 62 | 60 | 8.5 | 16 | 3 |
| JB-4 | 185~240 | 142 | 71 | 65 | 11.0 | 16 | 3 |
| JB-5 | 300-400 | 215 | 100 | 80 | 15.5 | 20 | 4 |
| JB-6 | 500~630 | 230 | 110 | 90 | 18.5 | 20 | 4 |
CCK Power Fittings
询价时需要提供
导线材质与截面、承力要求、连接方式、安装工具及电气性能
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
