CCK / Splicing fittings
JY / LY 接续管及绝缘罩
CCK Power Fittings
JY / LY 接续管及绝缘罩用于两段导体之间的接续。
产品资料
- 产品名称
- JY / LY 接续管及绝缘罩
- 类别
- 接续金具
- 型号
- JY-35Y / JKLGYJ-35 / JY-35/50 / JY-50Y / JKLGYJ-50 / JY-70LY / JKLGYJ-70 / JY-70/95 / JY-95LY / JKLGYJ-95 / JY-120LY / JKLGYJ-120 / JY-120/150 / JY-150LY / JKLGYJ-150 / JY-185LY / JKLGYJ-185 / JY-185/240 / JY-240LY / JKLGYJ-240 / JY-300LY / JKLGYJ-300 / JY-300 / JY-70/10 / JY-95/15 / JY-120/20 / JY-150/25 / JY-185/25 / JY-240/30
- 材料
- 铝合金 / 铝
- 标准
- 按项目技术要求确认
规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Suitable Conductor | Main Dimensions（mm) | Grip Strength (kN) | 配套绝缘罩 | ||
|---|---|---|---|---|---|---|
| L | D | d | ||||
| JY-35Y | JKLGYJ-35 | 7.6 | 20 | 130 | 4.9 | JY-35/50 |
| JY-50Y | JKLGYJ-50 | 9.0 | 20 | 140 | 6.7 | JY-35/50 |
| JY-70LY | JKLGYJ-70 | 11.0 | 22 | 170 | 9.8 | JY-70/95 |
| JY-95LY | JKLGYJ-95 | 12.5 | 24 | 180 | 13.0 | JY-70/95 |
| JY-120LY | JKLGYJ-120 | 14.0 | 26 | 210 | 16.5 | JY-120/150 |
| JY-150LY | JKLGYJ-150 | 15.5 | 28 | 240 | 20.0 | JY-120/150 |
| JY-185LY | JKLGYJ-185 | 17.0 | 32 | 260 | 25.4 | JY-185/240 |
| JY-240LY | JKLGYJ-240 | 19.5 | 34 | 290 | 33.0 | JY-185/240 |
| JY-300LY | JKLGYJ-300 | 22.0 | 36 | 310 | 38.7 | JY-300 |

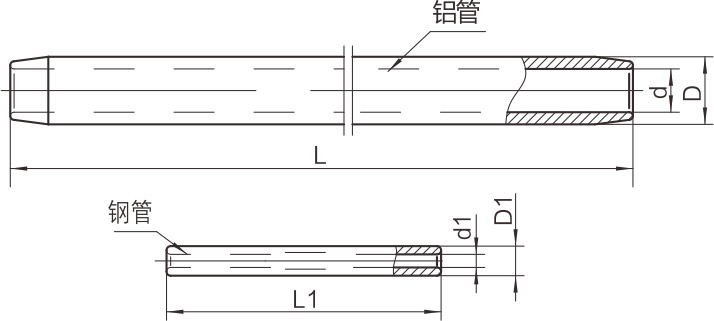

| 型号 | Suitable Conductor | Main Dimensions（mm) | Grip Strength(kN) | |||||
|---|---|---|---|---|---|---|---|---|
| L | D | d | L1 | D1 | d1 | |||
| JY-70/10 | JKLGYJ70/10 | 360 | 26 | 13.0 | 110 | 12 | 4.5 | 21.0 |
| JY-95/15 | JKLGYJ95/15 | 430 | 26 | 15.0 | 130 | 14 | 5.7 | 31.5 |
| JY-120/20 | JKLGYJ120/20 | 430 | 30 | 16.0 | 130 | 14 | 6.2 | 36.9 |
| JY-150/25 | JKLGYJ150/25 | 500 | 30 | 18.5 | 150 | 14 | 7.0 | 48.7 |
| JY-185/25 | JKLGYJ185/25 | 520 | 32 | 20.5 | 150 | 14 | 7.0 | 53.5 |
| JY-240/30 | JKLGYJ240/30 | 570 | 36 | 23.0 | 170 | 16 | 7.9 | 68.0 |
CCK Power Fittings
CCK Power Fittings
询价时需要提供
导线材质与截面、承力要求、连接方式、安装工具及电气性能
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
