QP 球头挂环
CCK Power Fittings
QP 球头挂环。以球头接口连接绝缘子及配套金具。
产品资料
- 产品名称
- QP 球头挂环
- 类别
- 连接金具
- 型号
- Q-7 / QP-7 / QP-10 / QP-12 / QP-12G / QP-16 / QP-20 / QP-21D / QP-30 / QP-0750 / QP-1050 / QP-1260 / QP-1660 / QP-2180 / QP-2580 / QP-3280
- 材料
- 热浸镀锌钢
- 标准
- 按项目技术要求确认
规格与图纸

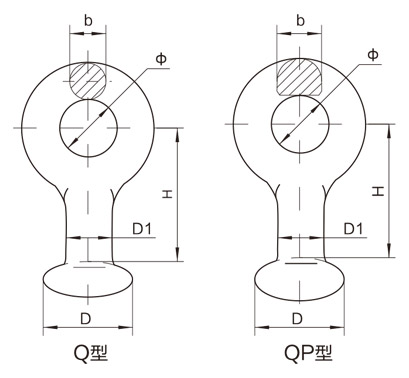

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| Stable design Catalog No. | 型号 | Main Dimensions(mm) | Designated size of coupling | Specified Failure Load (kN) | 重量（kg） | ||||
|---|---|---|---|---|---|---|---|---|---|
| Ø | b | H | D | D1 | |||||
| Q-7 | 22 | 16 | 50 | 33.3 | 17 | 16 | 70 | 0.3 | |
| QP-7 | 20 | 16 | 50 | 33.3 | 17 | 16 | 70 | 0.3 | |
| QP-10 | 20 | 16 | 50 | 33.3 | 17 | 16 | 100 | 0.3 | |
| QP-12 | 24 | 16 | 60 | 33.3 | 17 | 16 | 120 | 0.5 | |
| QP-12G | 24 | 18 | 60 | 33.3 | 17 | 16 | 120 | 0.4 | |
| QP-16 | 26 | 20 | 60 | 41.0 | 21 | 20 | 160 | 0.5 | |
| QP-20 | 26 | 24 | 80 | 49.0 | 25 | 24 | 200 | 1.0 | |
| QP-21D | 30 | 24 | 70 | 41.0 | 21 | 20 | 210 | 0.9 | |
| QP-30 | 39 | 28 | 80 | 49.0 | 25 | 24 | 300 | 1.1 | |
| QP-0750 | 20 | 16 | 50 | 33.3 | 17 | 16 | 70 | 0.3 | |
| QP-1050 | 20 | 16 | 50 | 33.3 | 17 | 16 | 100 | 0.3 | |
| QP-1260 | 24 | 16 | 60 | 33.3 | 17 | 16 | 120 | 0.4 | |
| QP-1660 | 26 | 18 | 60 | 41.0 | 21 | 20 | 160 | 0.5 | |
| QP-2180 | 26 | 20 | 80 | 41.0 | 21 | 20 | 210 | 0.7 | |
| QP-2580 | 30 | 24 | 80 | 49.0 | 25 | 24 | 250 | 1.0 | |
| QP-3280 | 33 | 28 | 80 | 49.0 | 25 | 24 | 320 | 1.2 | |
CCK Power Fittings
询价时需要提供
连接形式、孔径、孔中心距、销轴尺寸、板厚和机械载荷
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
