QS 球头挂环

连接金具

QS 球头挂环产品参考图

QS 球头挂环。以球头接口连接绝缘子及配套金具。

产品资料

产品名称: QS 球头挂环
类别: 连接金具
型号: Q-7U / Q-12U / QS-0775 / QS-1075 / QS-1275 / QS-1680
材料: 热浸镀锌钢 / 不锈钢
标准: 按项目技术要求确认

规格与图纸

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

规格表 1
Stable design Catalog No.	型号	Main Dimensions(mm)					Designat ed size of coupling	Specified Failure Load (kN)	重量（kg）
Stable design Catalog No.	型号	C	M	H	D1	D	Designat ed size of coupling	Specified Failure Load (kN)	重量（kg）
	Q-7U	20	16	75	17	33.3	16	70	0.56
	Q-12U	22	22	94	17	33.3	16	120	0.85
QS-0775		20	16	75	17	33.3	16	70	0.9
QS-1075		22	18	75	17	33.3	16	100	0.9
QS-1275		20	22	75	17	33.3	16	120	1.0
QS-1680		22	24	80	21	41.0	20	160	1.2

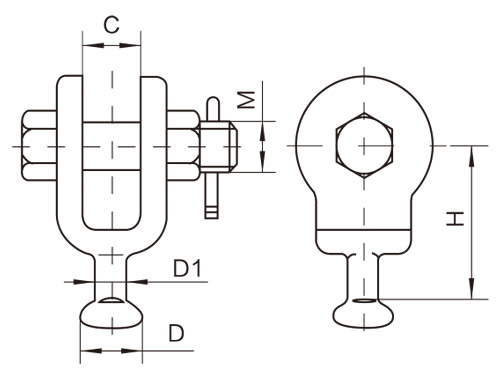

QS 球头挂环 — 结构尺寸参考图 1

询价时需要提供

连接形式、孔径、孔中心距、销轴尺寸、板厚和机械载荷

同类产品
