非对称音叉式防振锤

防护金具

非对称音叉式防振锤产品参考图

非对称音叉式防振锤用于架空导线的振动控制。

产品资料

产品名称: 非对称音叉式防振锤
类别: 防护金具
型号: FR-1 / FR-2 / FR-3 / FRY-1/G / FRY-2/G / FRY-3/G / FRY-1/2 / FRY-2 / FRY-2/3 / FRY-3/4 / FRY-3/5 / FRY-4/5 / FRY-4/6
材料: 铝合金 / 热浸镀锌钢 / 铝
标准: 按项目技术要求确认

规格与图纸

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

规格表 1
型号	Fit wire diameter (mm)	Main Dimensions(mm)					重量（kg）
型号	Fit wire diameter (mm)	L	H	a	L1	L2	重量（kg）
FR-1	7~12	429	80	50	239	190	2.60
FR-2	11~22	429	80	50	239	190	2.60
FR-3	18~28	505	90	60	280	225	4.97
FFM	23~36	550	97	60	300	250	4.50

规格表 2
stable design Catalog No.	Fit wire diameter (mm)	Main Dimensions(mm)			重量（kg）
stable design Catalog No.	Fit wire diameter (mm)	L	H	a	重量（kg）
FRY-1/G	6.4~8.6	280	45	40	1.5
FRY-2/G	8.6~12.0	380	60	50	2.2
FRY-3/G	12.0~14.5	480	65	60	4.2
FRY-1/2	12.0~16.0	429	80	50	2.8
FRY-2	12.0~16.0	429	80	50	2.8
FRY-2/3	16.0~18.0	429	80	50	2.8
FRY-3/4	18.0~22.5	505	90	60	4.5
FRY-3/5	22.5~30.0	505	90	60	5.0
FRY-4/5	22.5~30.0	550	97	60	7.6
FRY-4/6	30.0~35.0	550	97	60	7.6

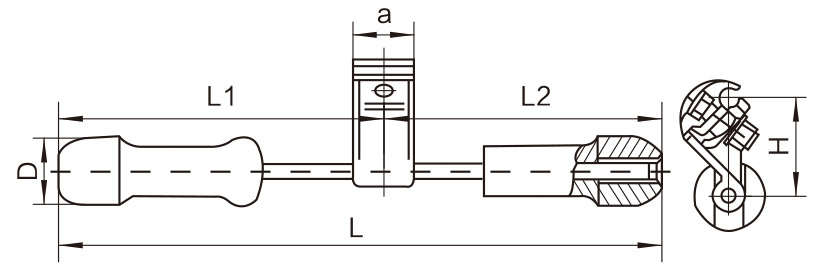

非对称音叉式防振锤 — 结构尺寸参考图 1

询价时需要提供

防护用途、导线参数、线路布置、安装位置、环境与设计要求
