CCK / Guy wire fittings
拉线线夹
CCK Power Fittings
拉线线夹用于拉线端部的夹持连接。
产品资料
- 产品名称
- 拉线线夹
- 类别
- 拉线金具
- 型号
- JK-0 / JK-1 / JK-2 / JK-3
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

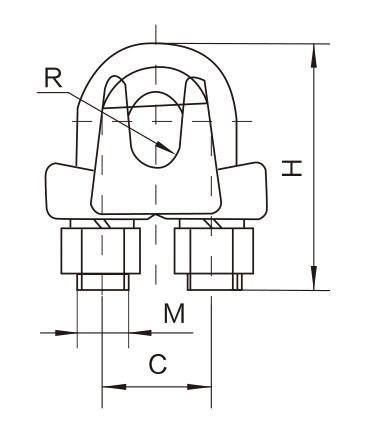

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Steel wire dia (mm) | Main Dimensions(mm) | 重量（kg） | |||
|---|---|---|---|---|---|---|
| C | M | H | R | |||
| JK-0 | 5.4~6.4 | 18 | 8 | 44 | 4.5 | 0.08 |
| JK-1 | 6.6~7.8 | 22 | 10 | 54 | 5.0 | 0.18 |
| JK-2 | 9.0~11 .0 | 27 | 12 | 60 | 6.0 | 0.25 |
| JK-3 | 13.0~14.0 | 30 | 14 | 75 | 7.5 | 0.35 |
CCK Power Fittings
询价时需要提供
拉线结构与直径、设计张力、调整范围、端部形式和表面处理
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
