挂环

拉线金具

挂环用于线路金具组件之间的机械连接。

产品资料

产品名称: 挂环
类别: 拉线金具
型号: U-7 / U-10 / U-12 / U-16 / U-21 / U-25 / U-30 / U-0770 / U-1085 / U-1290 / U-1695 / U-21100 / U-25110 / U-32115 / UK-0770 / UK-1085 / UK-1290 / UK-1695 / UK-21100 / UK-32130 / UK-0770T / UK-1290T
材料: 热浸镀锌钢 / 不锈钢
标准: 按项目技术要求确认

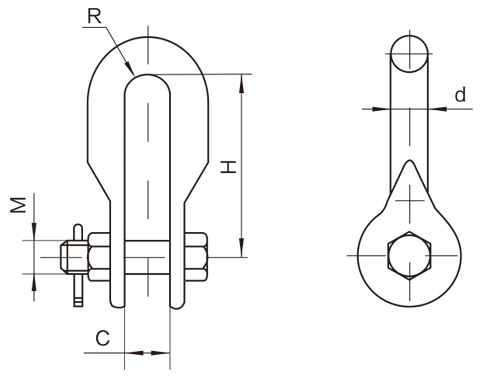

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

规格表 1
Stable design Catalog No.	型号	Main Dimensions(mm)					Specified Failure Load (kN)	重量（kg）
Stable design Catalog No.	型号	C	M	d	H	R	Specified Failure Load (kN)	重量（kg）
	U-7	20	16	16	80	10	70	0.44
	U-10	22	18	18	85	11	100	0.54
	U-12	24	22	20	90	12	120	0.96
	U-16	26	24	22	95	13	160	1.47
	U-21	30	27	25	100	15	210	2.20
	U-25	34	30	28	110	17	250	2.79
	U-30	38	36	30	130	19	300	3.75
U-0770		20	16	16	70	10	70	0.50
U-1085		20	18	16	85	10	100	0.60
U-1290		22	22	18	90	11	120	1.00
U-1695		24	24	20	95	12	160	1.50
U-21100		24	24	20	100	12	210	1.80
U-25110		28	27	24	110	14	250	2.10
U-32115		36	32	28	130	18	320	3.00
UK-0770		24	16	16	70	12	70	0.50
UK-1085		26	18	16	85	13	100	0.60
UK-1290		26	22	18	90	13	120	1.10
UK-1695		28	24	20	95	14	160	1.50
UK-21100		30	24	20	100	15	210	1.80
UK-32130		36	30	28	130	18	320	3.40
UK-0770T		28	16	16	70	12	70	0.50
UK-1290T		28	22	18	90	13	120	1.10

拉线结构与直径、设计张力、调整范围、端部形式和表面处理
