CCK / Cable terminals and connecting sleeves
DTGA 带窥孔铜接线端子
CCK Power Fittings

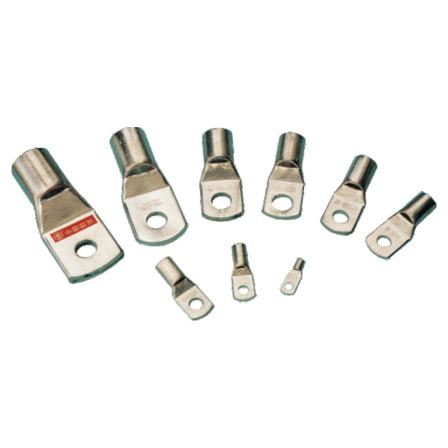

DTGA 带窥孔铜接线端子。窥孔用于查看导体插入位置，端子用于导体与设备接线点连接。
产品资料
- 产品名称
- DTGA 带窥孔铜接线端子
- 类别
- 接线端子与连接管
- 型号
- DTGA-4 / SC-4 / DTGA-6 / SC-6 / DTGA-10 / SC-10 / DTGA-16 / SC-16 / DTGA-25 / SC-25 / DTGA-35 / SC-35 / DTGA-50 / SC-50 / DTGA-70 / SC-70 / DTGA-95 / SC-95 / DTGA-120 / SC-120 / DTGA-150 / SC-150 / DTGA-185 / SC-185 / DTGA-240 / SC-240 / DTGA-300 / SC-300 / DTGA-400 / SC-400 / DTGA-500 / SC-500 / DTGA-630 / SC-630 / DTGA-800 / SC-800 / DTGA-1000 / SC-1000
- 材料
- 铜
- 标准
- 按项目技术要求确认

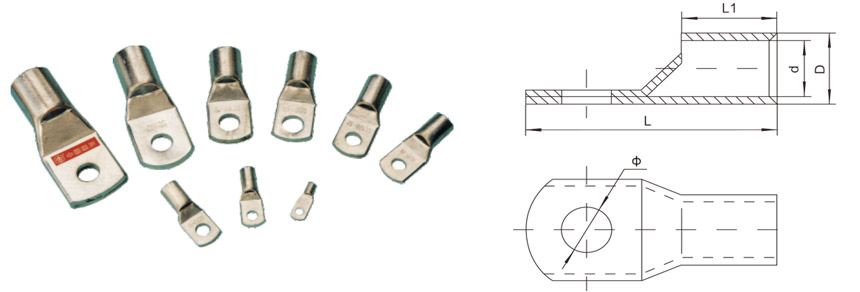

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Main Dimensions(mm) | 型号 | ||||
|---|---|---|---|---|---|---|
| Ø | D | d | L | L1 | ||
| DTGA-4 | 6.2 | 4.8 | 3.1 | 21.0 | 6.4 | SC-4 |
| DTGA-6 | 6.2 | 5.5 | 3.8 | 24.0 | 9.0 | SC-6 |
| DTGA-10 | 6.2 | 6.8 | 1.8 | 25.5 | 10.0 | SC-10 |
| DTGA-16 | 8.2 | 7.5 | 6.5 | 30.5 | 12.0 | SC-16 |
| DTGA-25 | 8.2 | 9.0 | 7.0 | 34.0 | 14.0 | SC-25 |
| DTGA-35 | 10.5 | 10.5 | 8.2 | 38.0 | 14.0 | SC-35 |
| DTGA-50 | 10.5 | 12.5 | 9.8 | 45.0 | 18.0 | SC-50 |
| DTGA-70 | 12.5 | 14.5 | 11.5 | 50.0 | 18.6 | SC-70 |
| DTGA-95 | 12.5 | 17.5 | 13.8 | 55.5 | 23.5 | SC-95 |
| DTGA-120 | 12.5 | 19.5 | 15.5 | 63.0 | 24.0 | SC-120 |
| DTGA-150 | 16.5 | 20.5 | 16.5 | 71.0 | 26.0 | SC-150 |
| DTGA-185 | 16.5 | 23.5 | 18.8 | 78.0 | 33.0 | SC-185 |
| DTGA-240 | 16.5 | 26.5 | 21.0 | 92.0 | 37.0 | SC-240 |
| DTGA-300 | 16.5 | 30.0 | 24.0 | 102.0 | 39.5 | SC-300 |
| DTGA-400 | 16.5 | 34.0 | 26.5 | 113.0 | 46.0 | SC-400 |
| DTGA-500 | 20.5 | 38.0 | 30.0 | 123.0 | 50.0 | SC-500 |
| DTGA-630 | 20.5 | 45.0 | 35.0 | 135.0 | 58.0 | SC-630 |
| DTGA-800 | 22.5 | 50.0 | 39.0 | 170.0 | 73.0 | SC-800 |
| DTGA-1000 | 22.5 | 56.0 | 44.0 | 200.0 | 89.0 | SC-1000 |
CCK Power Fittings
询价时需要提供
导体材质与截面、接线孔径、端子长度、安装工具及接触面要求
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
