CCK / Cable terminals and connecting sleeves
铜铝连接管
CCK Power Fittings

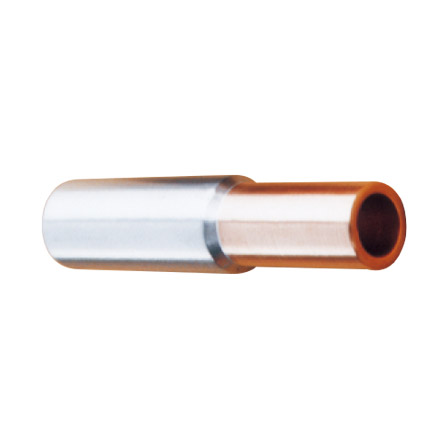

铜铝连接管用于两段导体之间的接续。
产品资料
- 产品名称
- 铜铝连接管
- 类别
- 接线端子与连接管
- 型号
- GTL-10 / GTL-16 / GTL-25 / GTL-35 / GTL-50 / GTL-70 / GTL-95 / GTL-120 / GTL-150 / GTL-185 / GTL-240 / GTL-300 / GTL-400 / GTL-500 / GTL-630 / GL-10 / GL-16 / GL-25 / GL-35 / GL-50 / GL-70 / GL-95 / GL-120 / GL-150 / GL-185 / GL-240 / GL-300 / GL-400 / GL-500 / GL-630 / GT-10 / GT-16 / GT-25 / GT-35 / GT-50 / GT-70 / GT-95 / GT-120 / GT-150 / GT-185 / GT-240 / GT-300 / GT-400 / GT-500 / GT-630
- 材料
- 铜 / 铝
- 标准
- 按项目技术要求确认

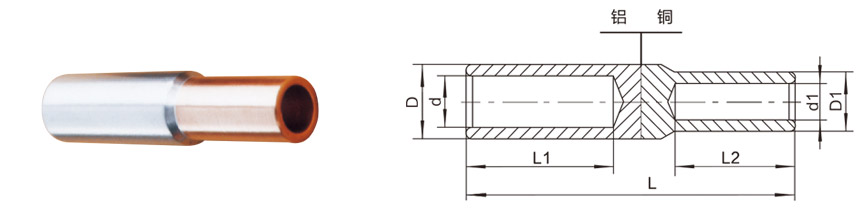

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Main Dimensions(mm) | ||||||
|---|---|---|---|---|---|---|---|
| D1 | d1 | D | d | L1 | L2 | L | |
| GTL-10 | 9 | 4.2 | 9 | 4.5 | 28 | 28 | 70 |
| GTL-16 | 9 | 5.0 | 9 | 5.5 | 31 | 28 | 75 |
| GTL-25 | 10 | 5.5 | 12 | 7.0 | 32 | 30 | 80 |
| GTL-35 | 11 | 7.0 | 14 | 8.5 | 37 | 32 | 90 |
| GTL-50 | 13 | 8.5 | 16 | 9.5 | 42 | 34 | 95 |
| GTL-70 | 15 | 9.6 | 18 | 12.0 | 46 | 35 | 100 |
| GTL-95 | 17 | 12.0 | 21 | 13.0 | 50 | 41 | 110 |
| GTL-120 | 19 | 13.0 | 23 | 15.0 | 52 | 43 | 112 |
| GTL-150 | 21 | 15.0 | 25 | 16.0 | 55 | 46 | 118 |
| GTL-185 | 23 | 16.0 | 27 | 18.0 | 57 | 48 | 125 |
| GTL-240 | 25 | 18.0 | 30 | 21.0 | 61 | 50 | 130 |
| GTL-300 | 29 | 20.0 | 34 | 23.0 | 65 | 55 | 140 |
| GTL-400 | 30 | 23.0 | 38 | 26.0 | 70 | 60 | 150 |
| GTL-500 | 34 | 26.0 | 42 | 29.0 | 75 | 64 | 160 |
| GTL-630 | 38 | 29.0 | 54 | 34.0 | 80 | 70 | 170 |
| 型号 | 尺寸（mm） | ||||
|---|---|---|---|---|---|
| D | d | L | L1 | r | |
| GL-10 | 9 | 4.5 | 65 | 28 | 0.8 |
| GL-16 | 10 | 5.5 | 70 | 31 | 0.8 |
| GL-25 | 12 | 7.0 | 75 | 32 | 1.0 |
| GL-35 | 14 | 8.5 | 85 | 37 | 1.0 |
| GL-50 | 16 | 9.5 | 95 | 42 | 1.2 |
| GL-70 | 18 | 12.0 | 105 | 46 | 1.2 |
| GL-95 | 21 | 13.0 | 110 | 50 | 1.5 |
| GL-120 | 23 | 15.0 | 115 | 52 | 1.5 |
| GL-150 | 25 | 16.0 | 120 | 55 | 1.8 |
| GL-185 | 27 | 18.0 | 125 | 57 | 1.8 |
| GL-240 | 30 | 20.0 | 130 | 61 | 1.8 |
| GL-300 | 34 | 23.0 | 140 | 65 | 1.8 |
| GL-400 | 38 | 26.0 | 150 | 70 | 2.0 |
| GL-500 | 42 | 29.0 | 160 | 75 | 2.2 |
| GL-630 | 54 | 34.0 | 170 | 80 | 4.0 |
| 型号 | 尺寸（mm） | ||||
|---|---|---|---|---|---|
| D | d | L | L1 | r | |
| GT-10 | 9 | 5.0 | 62 | 28 | 0.7 |
| GT-16 | 10 | 6.0 | 65 | 30 | 0.7 |
| GT-25 | 11 | 7.0 | 70 | 32 | 0.7 |
| GT-35 | 12 | 8.5 | 75 | 34 | 0.7 |
| GT-50 | 14 | 9.6 | 80 | 35 | 1.0 |
| GT-70 | 16 | 12.0 | 90 | 41 | 1.0 |
| GT-95 | 18 | 13.0 | 95 | 43 | 1.0 |
| GT-120 | 20 | 15.0 | 100 | 46 | 1.0 |
| GT-150 | 22 | 16.0 | 105 | 48 | 1.2 |
| GT-185 | 25 | 18.0 | 110 | 50 | 1.2 |
| GT-240 | 27 | 20.0 | 120 | 55 | 1.5 |
| GT-300 | 30 | 23.0 | 130 | 60 | 1.5 |
| GT-400 | 34 | 26.0 | 140 | 64 | 1.8 |
| GT-500 | 38 | 29.0 | 155 | 70 | 1.8 |
| GT-630 | 45 | 34.0 | 170 | 80 | 2.0 |
CCK Power Fittings
CCK Power Fittings
CCK Power Fittings
询价时需要提供
导体材质与截面、接线孔径、端子长度、安装工具及接触面要求
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
