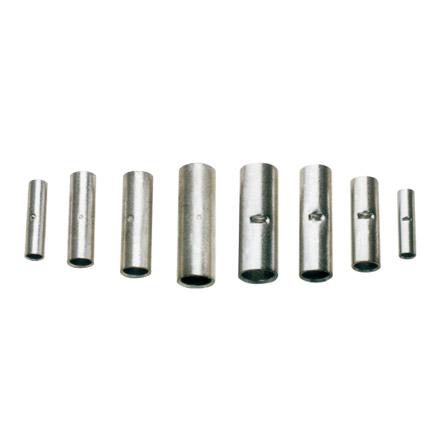

GTY 铜连接管
CCK Power Fittings
GTY 铜连接管用于两段导体之间的接续。
产品资料
- 产品名称
- GTY 铜连接管
- 类别
- 接线端子与连接管
- 型号
- GTY-1.5 / GTY-2.5 / GTY-4 / GTY-6 / GTY-10 / GTY-16 / GTY-25 / GTY-35 / GTY-50 / GTY-70 / GTY-95 / GTY-120 / GTY-150 / GTY-185 / GTY-240 / GTY-300 / GTY-400 / GTY-500 / GTY-630 / GTY-800 / GTY-1000
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

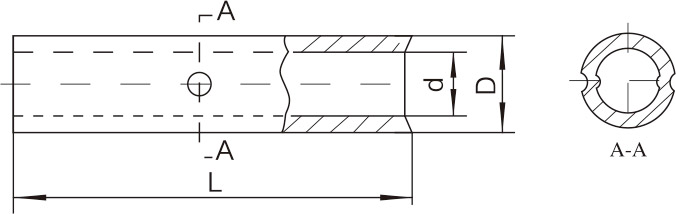

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Main Dimensions(mm) | ||
|---|---|---|---|
| D | d | L | |
| GTY-1.5 | 3.7 | 1.8 | 20 |
| GTY-2.5 | 4.0 | 2.5 | 20 |
| GTY-4 | 4.8 | 3.1 | 20 |
| GTY-6 | 5.5 | 3.8 | 25 |
| GTY-10 | 6.8 | 4.8 | 30 |
| GTY-16 | 7.5 | 5.5 | 35 |
| GTY-25 | 9.0 | 7.0 | 40 |
| GTY-35 | 10.5 | 8.2 | 45 |
| GTY-50 | 12.5 | 9.8 | 50 |
| GTY-70 | 14.5 | 11.5 | 55 |
| GTY-95 | 17.5 | 13.5 | 60 |
| GTY-120 | 19.5 | 15.0 | 65 |
| GTY-150 | 21.0 | 16.5 | 70 |
| GTY-185 | 23.5 | 18.5 | 75 |
| GTY-240 | 26.5 | 21.0 | 80 |
| GTY-300 | 30.0 | 24.0 | 85 |
| GTY-400 | 34.0 | 27.0 | 90 |
| GTY-500 | 38.0 | 30.0 | 100 |
| GTY-630 | 45.0 | 35.0 | 110 |
| GTY-800 | 50.0 | 39.0 | 150 |
| GTY-1000 | 56.0 | 44.0 | 170 |
CCK Power Fittings
询价时需要提供
导体材质与截面、接线孔径、端子长度、安装工具及接触面要求
