CCK / Splicing fittings
铜铝并沟线夹
CCK Power Fittings
铜铝并沟线夹。通过并列沟槽连接两根导体。
产品资料
- 产品名称
- 铜铝并沟线夹
- 类别
- 接续金具
- 型号
- 请提供所需规格或图纸
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

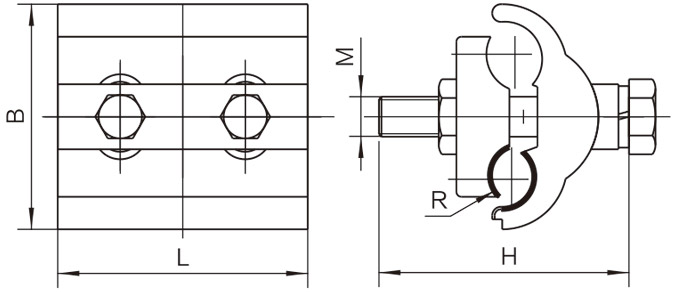

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Suitable Conductor(mm2) | Main Dimensions(mm) | Bolt No. | ||||
|---|---|---|---|---|---|---|---|
| L | B | H | R | M | |||
| CAPG-A1 | 16-70/6-50 | 25 | 42 | 45 | 5.5/4.5 | 8 | 1 |
| CAPG-A2 | 25~150/10~95 | 25 | 42 | 45 | 7.5/6 | 8 | 1 |
| CAPG-B1 | 16~70/6~50 | 40 | 42 | 45 | 5.5/4.5 | 8 | 2 |
| CAPG-B2 | 25~150/10~95 | 50 | 45 | 50 | 7.5/6 | 8 | 2 |
| CAPG-B3 | 35~200/25~185 | 64 | 65 | 60 | 9.5/9 | 10 | 2 |
| CAPG-C1 | 16~70/6~50 | 60 | 42 | 45 | 5.5/4.5 | 8 | 3 |
| CAPG-C2 | 25~150/10~95 | 75 | 45 | 50 | 7.5/6 | 8 | 3 |
| CAPG-C3 | 35~200/25~185 | 96 | 65 | 60 | 9.5/9 | 10 | 3 |
| CAPG-C4 | 35~300/35~240 | 104 | 65 | 70 | 11.5/10 | 10 | 3 |
CCK Power Fittings
询价时需要提供
导线材质与截面、承力要求、连接方式、安装工具及电气性能
