CCK / Splicing fittings
C 型铜连接线夹
CCK Power Fittings
C 型铜连接线夹。目录所列的线路配套组件。
产品资料
- 产品名称
- C 型铜连接线夹
- 类别
- 接续金具
- 型号
- CCT-10 / CCT-16 / CCT-20 / CCT-26 / CCT-44 / CCT-60 / CCT-76 / CCT-98 / CCT-122 / CCT-154 / CCT-190 / CCT-240 / CCT-288 / CCT-365 / CCT-450 / CCT-560 / CCT-700
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

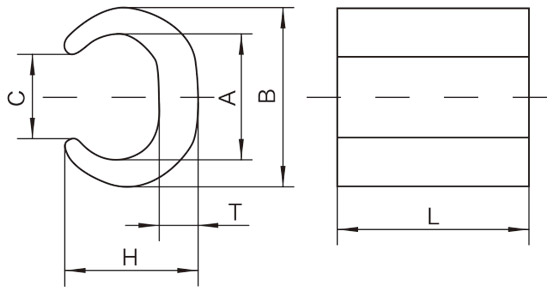

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | 适应铜绞线截 面积之和(mm2) | Main Dimensions(mm) | |||||
|---|---|---|---|---|---|---|---|
| B | A | H | L | C | T | ||
| CCT-10 | 7.5~14 | 9.5 | 6.3 | 6.2 | 12 | 4.0 | 1.6 |
| CCT-16 | 14.5~16 | 11.8 | 7.8 | 7.8 | 13 | 5.0 | 2.0 |
| CCT-20 | 16.5~20 | 12.8 | 8.6 | 9.7 | 13 | 5.4 | 2.9 |
| CCT-26 | 21~26 | 14.7 | 10.2 | 10.0 | 16 | 6.5 | 3.2 |
| CCT-44 | 27~44 | 19.0 | 13.4 | 14.4 | 20 | 8.5 | 4.0 |
| CCT-60 | 45~60 | 21.0 | 15.4 | 15.4 | 22 | 9.7 | 4.0 |
| CCT-76 | 61~76 | 24.4 | 17.3 | 17.6 | 22 | 10.8 | 5.0 |
| CCT-98 | 77~98 | 27.8 | 20.8 | 18.8 | 25 | 12.8 | 5.0 |
| CCT-122 | 99~122 | 29.8 | 22.1 | 21.2 | 26 | 13.5 | 5.5 |
| CCT-154 | 123~154 | 34.0 | 25.7 | 24.4 | 28 | 17.0 | 6.0 |
| CCT-190 | 155~190 | 37.0 | 28.5 | 25.4 | 35 | 17.4 | 6.0 |
| CCT-240 | 191~240 | 40.0 | 30.2 | 28.5 | 40 | 19.0 | 7.0 |
| CCT-288 | 241~288 | 44.5 | 34.7 | 34.1 | 45 | 22.3 | 7.0 |
| CCT-365 | 289~365 | 47.5 | 37.7 | 34.0 | 50 | 24.8 | 7.0 |
| CCT-450 | 366~450 | 57.0 | 42.5 | 41.0 | 60 | 28.0 | 10.0 |
| CCT-560 | 451~560 | 62.0 | 46.0 | 44.0 | 65 | 31.0 | 11.0 |
| CCT-700 | 561~700 | 73.0 | 58.0 | 48.5 | 70 | 44.0 | 12.0 |
CCK Power Fittings
询价时需要提供
导线材质与截面、承力要求、连接方式、安装工具及电气性能
