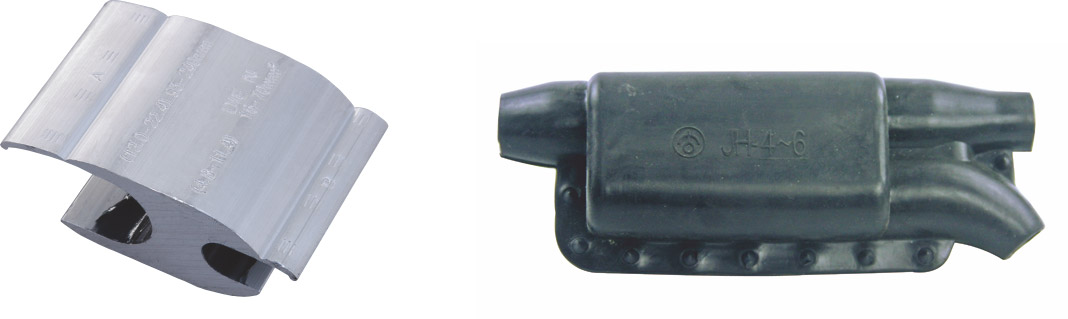

JH 型线夹
CCK Power Fittings
JH 型线夹。目录所列的线路配套组件。
产品资料
- 产品名称
- JH 型线夹
- 类别
- 导线与设备连接金具
- 型号
- JH-1 / JH-2 / JH-3 / JH-4 / JH-5 / JH-6
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认
规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Principal line | Branch line | Length | Moulding-die | number of times | ||
|---|---|---|---|---|---|---|---|
| Suitable Conductor | Dia(mm) | Suitable Conductor | Dia(mm) | ||||
| JH-1 | 16~35 | 4.8~8.2 | 16~35 | 4.8~8.2 | 38 | O | 3 |
| JH-2 | 50~95 | 8.3~14.5 | 16~50 | 4.8~9.5 | 48 | D | 3 |
| JH-3 | 50~95 | 10.0~14.5 | 50~95 | 10.0~14.5 | 60 | D | 5 |
| JH-4 | 95~240 | 13.0~22.5 | 16~70 | 4.8~11.5 | 51 | N | 4 |
| JH-5 | 95~240 | 13.0~22.5 | 70~150 | 11.5~16.0 | 51 | N | 4 |
| JH-6 | 150~240 | 16.2~22.5 | 150~240 | 16.2~22.5 | 89 | N | 5 |
CCK Power Fittings
询价时需要提供
导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
