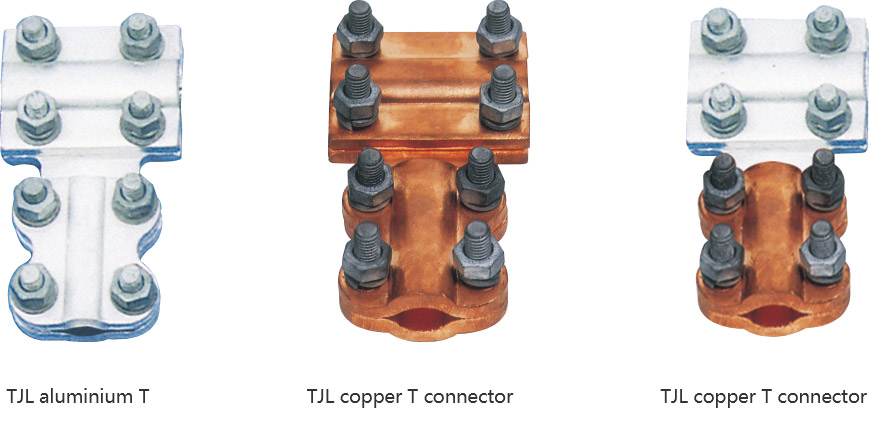

TJL / TJT / TJG T 型线夹及绝缘罩
CCK Power Fittings
TJL / TJT / TJG T 型线夹及绝缘罩用于导线或母线分支的 T 接位置。
产品资料
- 产品名称
- TJL / TJT / TJG T 型线夹及绝缘罩
- 类别
- 导线与设备连接金具
- 型号
- TJG-1.1 / TJG-2.1 / TJG-2.2 / TJG-3.1 / TJG-3.2 / TJG-3.3 / TJG-4.1 / TJG-4.2 / TJG-4.3 / TJG-4.4
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认
规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Suitable Conductor (mm2) | Insulation cover | |
|---|---|---|---|
| Main wire | Branch wire | ||
| TJL、TJT、TJG-1.1 | 35~50 | 35~50 | TJL、TJT、TJG50-240 |
| TJL、TJT、TJG-2.1 | 70~95 | 35~50 | TJL、TJT、TJG50-240 |
| TJL、TJT、TJG-2.2 | 70~95 | 70~95 | TJL、TJT、TJG50-240 |
| TJL、TJT、TJG-3.1 | 120~150 | 35~50 | TJL、TJT、TJG50-240 |
| TJL、TJT、TJG-3.2 | 120~150 | 70~95 | TJL、TJT、TJG50-240 |
| TJL、TJT、TJG-3.3 | 120~150 | 120~150 | TJL、TJT、TJG50-240 |
| TJL、TJT、TJG-4.1 | 185~240 | 35~50 | TJL、TJT、TJG50-240 |
| TJL、TJT、TJG-4.2 | 185~240 | 70~95 | TJL、TJT、TJG50-240 |
| TJL、TJT、TJG-4.3 | 185~240 | 120~150 | TJL、TJT、TJG50-240 |
| TJL、TJT、TJG-4.4 | 185~240 | 185~240 | TJL、TJT、TJG50-240 |
CCK Power Fittings
询价时需要提供
导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
