W 碗头挂板

连接金具

W 碗头挂板产品参考图

W 碗头挂板。以碗头接口连接绝缘子球头及配套金具。

产品资料

产品名称: W 碗头挂板
类别: 连接金具
型号: W-7A / W-7B / W-30 / W-0770 / W-07115 / W-1085 / W-1290 / W-1695 / W-32110
材料: 以具体型号与确认图纸为准
标准: 按项目技术要求确认

规格与图纸

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

规格表 1
Stable design Catalog No.	型号	Main Dimensions(mm)					Designated size of coupling	Specified Failure Load (kN)	重量（kg）
Stable design Catalog No.	型号	Ø	b	H	A	B	Designated size of coupling	Specified Failure Load (kN)	重量（kg）
	W-7A	20	16	70	34.5	19.2	16	70	0.80
	W-7B	20	16	115	34.5	19.2	16	70	0.92
	W1-10	20	18	85	34.5	19.2	16	100	0.90
	W1-12	24	20	85	34.5	19.2	16	120	1.30
	W-30	39	32	110	51.0	27.5	24	300	3.50
W-0770		20	16	70	34.5	19.2	16	70	0.80
W-07115		20	16	115	34.5	19.2	16	70	1.00
W-1085		20	16	85	34.5	19.2	16	100	1.10
W-1290		24	16	90	34.5	19.2	16	120	1.30
W-1695		26	18	95	42.5	23.0	20	160	1.90
W-32110		33	28	110	51.0	27.5	24	320	4.20

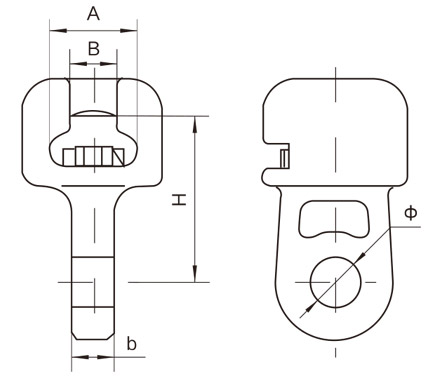

W 碗头挂板 — 结构尺寸参考图 1

询价时需要提供

连接形式、孔径、孔中心距、销轴尺寸、板厚和机械载荷
