CCK / Link fittings
延长拉杆
CCK Power Fittings
延长拉杆用于线路金具组件之间的机械连接。
产品资料
- 产品名称
- 延长拉杆
- 类别
- 连接金具
- 型号
- YL-1012 / YL-1040 / YL-1050 / YL-1066 / YL-1069 / YL-1243 / YL-1640 / YL-1643 / YL-1655 / YL-1657 / YL-2043 / YL-2155 / YL-2165 / YL-07430
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

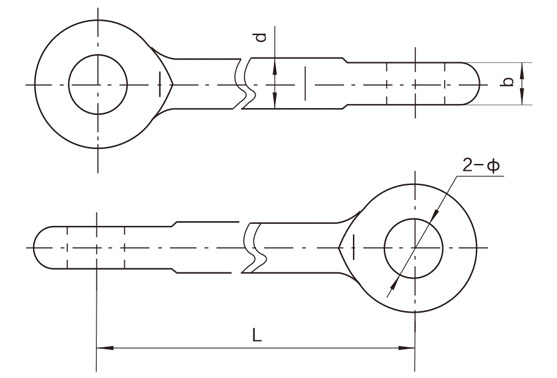

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| Stable design Catalog No. | 型号 | Main Dimensions(mm) | Specified Failure Load (kN) | 重量（kg） | |||
|---|---|---|---|---|---|---|---|
| Ø | d | L | b | ||||
| YL-1012 | 20 | 18 | 120 | 16 | 100 | 0.8 | |
| YL-1040 | 20 | 18 | 400 | 16 | 100 | 1.1 | |
| YL-1050 | 20 | 18 | 500 | 16 | 100 | 1.4 | |
| YL-1066 | 20 | 18 | 660 | 16 | 100 | 1.7 | |
| YL-1069 | 20 | 18 | 690 | 16 | 100 | 1.9 | |
| YL-1243 | 24 | 22 | 430 | 18 | 120 | 1.6 | |
| YL-1640 | 26 | 22 | 400 | 18 | 160 | 1.6 | |
| YL-1643 | 26 | 22 | 430 | 18 | 160 | 1.6 | |
| YL-1655 | 26 | 22 | 550 | 18 | 160 | 2.5 | |
| YL-1657 | 26 | 22 | 570 | 18 | 160 | 2.7 | |
| YL-2043 | 30 | 24 | 430 | 20 | 200 | 3.0 | |
| YL-2155 | 30 | 26 | 550 | 20 | 210 | 3.1 | |
| YL-2165 | 30 | 26 | 650 | 20 | 210 | 3.1 | |
| YL-07430 | 18 | 18 | 430 | 16 | 70 | 1.5 | |
CCK Power Fittings
询价时需要提供
连接形式、孔径、孔中心距、销轴尺寸、板厚和机械载荷
