U 型螺栓
CCK Power Fittings
U 型螺栓。以 U 形螺栓结构连接或固定线路组件。
产品资料
- 产品名称
- U 型螺栓
- 类别
- 连接金具
- 型号
- U-1880 / U-2080 / U-2280
- 材料
- 热浸镀锌钢 / 不锈钢
- 标准
- 按项目技术要求确认

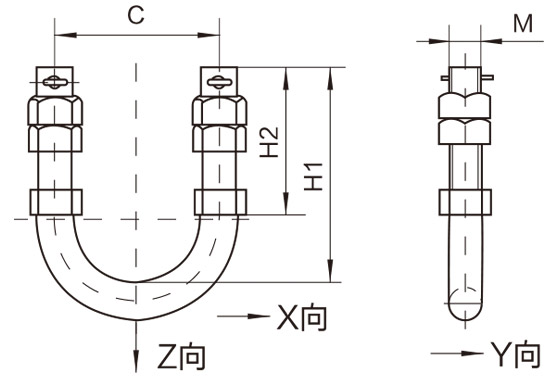

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Main Dimensions(mm) | Specified Failure Load (kN) | 重量（kg） | |||||
|---|---|---|---|---|---|---|---|---|
| C | M | H1 | H2 | X向 | Y向 | Z向 | ||
| U-1880 | 80 | 18 | 110 | 75 | 18 | 3.5 | 35 | 0.83 |
| U-2080 | 80 | 20 | 120 | 80 | 24 | 4.9 | 47 | 1.08 |
| U-2280 | 80 | 22 | 130 | 90 | 28 | 6.5 | 57 | 1.30 |
CCK Power Fittings
询价时需要提供
连接形式、孔径、孔中心距、销轴尺寸、板厚和机械载荷
