CCK / Link fittings
三角联板
CCK Power Fittings
三角联板用于多个连接点之间的联接布置。
产品资料
- 产品名称
- 三角联板
- 类别
- 连接金具
- 型号
- PS-7 / PS-10 / PS-12 / PS-16 / PS-30 / PS-0790 / PS-10100
- 材料
- 热浸镀锌钢
- 标准
- 按项目技术要求确认

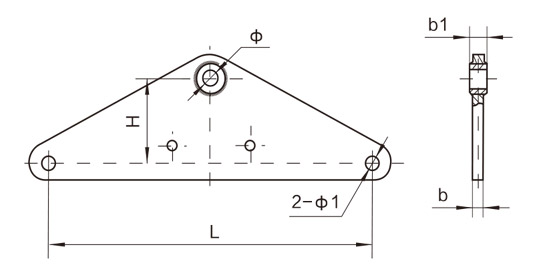

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| Stable design Catalog No. | 型号 | Main Dimensions(mm) | Specified Failure Load (kN) | 重量（kg） | ||||
|---|---|---|---|---|---|---|---|---|
| C | b | M | 0 | H | ||||
| PS-7 | 20 | 16 | 16 | 20 | 90 | 70 | 0.60 | |
| PS-10 | 20 | 20 | 18 | 20 | 90 | 100 | 0.80 | |
| PS-12 | 20 | 20 | 22 | 24 | 95 | 120 | 1.50 | |
| PS-16 | 26 | 24 | 24 | 26 | 155 | 160 | 2.70 | |
| PS-30 | 38 | 34 | 36 | 39 | 140 | 300 | 5.30 | |
| PS-0790 | 20 | 16 | 16 | 18 | 90 | 70 | 0.60 | |
| PS-10100 | 20 | 18 | 18 | 20 | 100 | 100 | 0.80 | |
CCK Power Fittings
询价时需要提供
连接形式、孔径、孔中心距、销轴尺寸、板厚和机械载荷
