调整板
CCK Power Fittings
调整板用于连接组件中的长度或安装位置调整。
产品资料
- 产品名称
- 调整板
- 类别
- 连接金具
- 型号
- PT-7 / PT-10 / PT-12 / PT-16 / PT-21 / PT-25 / PT-30 / PT-50 / PT-07240-375 / PT-10265-415 / PT-12330-510 / PT-16370-580 / PT-21370-580 / PT-25420-660 / PT-32420-660
- 材料
- 热浸镀锌钢 / 不锈钢
- 标准
- 按项目技术要求确认

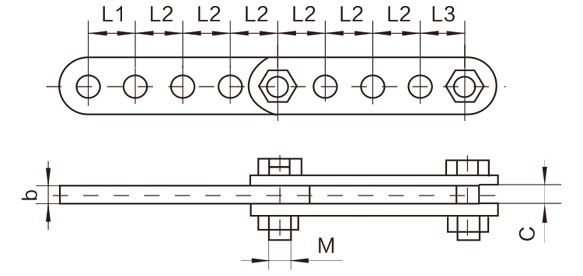

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| Stable design Catalog No. | 型号 | Main Dimensions(mm) | Specified Failure Load (kN) | 重量（kg） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| b | C | L1 | L2 | L3 | 中 | M | ||||
| PT-7 | 16 | 18 | 45 | 45 | 60 | 18 | 16 | 70 | 2.00 | |
| PT-10 | 16 | 20 | 50 | 50 | 65 | 20 | 18 | 100 | 2.90 | |
| PT-12 | 16 | 24 | 60 | 60 | 75 | 24 | 22 | 120 | 5.20 | |
| PT-16 | 18 | 26 | 65 | 65 | 80 | 26 | 24 | 160 | 7.00 | |
| PT-21 | 24 | 30 | 70 | 70 | 90 | 30 | 27 | 210 | 10.10 | |
| PT-25 | 30 | 34 | 80 | 80 | 100 | 33 | 30 | 250 | 12.00 | |
| PT-30 | 32 | 38 | 80 | 80 | 100 | 33 | 36 | 300 | 14.00 | |
| PT-50 | 38 | 40 | 160 | 160 | 80 | 45 | 42 | 500 | 24.60 | |
| PT-07240-375 | 16 | 18 | 45 | 45 | 60 | 18 | 16 | 70 | 2.20 | |
| PT-10265-415 | 16 | 20 | 50 | 50 | 65 | 20 | 18 | 100 | 3.20 | |
| PT-12330-510 | 16 | 24 | 60 | 60 | 75 | 24 | 22 | 120 | 5.50 | |
| PT-16370-580 | 18 | 26 | 65 | 65 | 80 | 26 | 24 | 160 | 7.50 | |
| PT-21370-580 | 24 | 30 | 70 | 70 | 90 | 30 | 27 | 210 | 8.40 | |
| PT-25420-660 | 30 | 34 | 80 | 80 | 100 | 33 | 30 | 250 | 12.40 | |
| PT-32420-660 | 32 | 38 | 80 | 80 | 100 | 33 | 36 | 320 | 15.20 | |
CCK Power Fittings
询价时需要提供
连接形式、孔径、孔中心距、销轴尺寸、板厚和机械载荷
