CCK / Splicing fittings
铝绞线接续管
CCK Power Fittings
铝绞线接续管用于两段导体之间的接续。
产品资料
- 产品名称
- 铝绞线接续管
- 类别
- 接续金具
- 型号
- JY-150L / LJ-150 / JY-185L / LJ-185 / JY-210L / LJ-210 / JY-240L / LJ-240 / JY-300L / LJ-300 / JY-400L / LJ-400 / JY-500L / LJ-500 / JY-630L / LJ-630 / JY-800L / LJ-800
- 材料
- 铝
- 标准
- 按项目技术要求确认

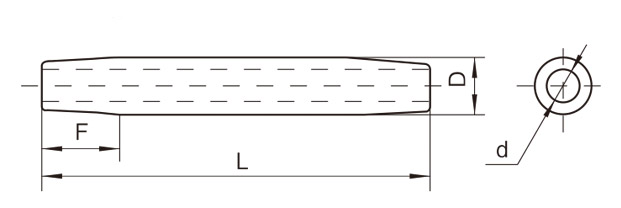

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | 适应导线 (mm2) | Main Dimensions(mm) | Grip Strength (kN) | 重量（kg） | |||
|---|---|---|---|---|---|---|---|
| L | D | d | F | ||||
| JY-150L | LJ-150 | 280 | 30 | 17.0 | 20 | 22 | 0.36 |
| JY-185L | LJ-185 | 310 | 32 | 19.0 | 20 | 27 | 0.44 |
| JY-210L | LJ-210 | 330 | 34 | 20.0 | 20 | 31 | 0.60 |
| JY-240L | LJ-240 | 350 | 36 | 21.5 | 20 | 34 | 0.75 |
| JY-300L | LJ-300 | 390 | 40 | 24.0 | 25 | 45 | 0.95 |
| JY-400L | LJ-400 | 450 | 45 | 27.5 | 25 | 58 | 1.50 |
| JY-500L | LJ-500 | 510 | 52 | 30.5 | 30 | 73 | 2.00 |
| JY-630L | LJ-630 | 570 | 60 | 34.0 | 35 | 87 | 2.80 |
| JY-800L | LJ-800 | 650 | 65 | 38.5 | 40 | 110 | 4.80 |
CCK Power Fittings
询价时需要提供
导线材质与截面、承力要求、连接方式、安装工具及电气性能
