CCK / Link fittings
钢线并沟线夹
CCK Power Fittings
钢线并沟线夹。通过并列沟槽连接两根导体。
产品资料
- 产品名称
- 钢线并沟线夹
- 类别
- 连接金具
- 型号
- JBB-1 / JBB-2 / JBB-3 / JBB-4
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

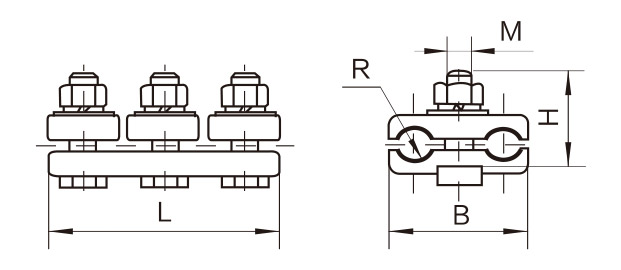

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Suitable Conductor diameter (mm) | Main Dimensions(mm) | Bolt No. | |||
|---|---|---|---|---|---|---|
| L | B | R | M | |||
| JBB-1 | 6.6~7.8 | 90 | 44 | 4.5 | 12 | 2 |
| JBB-2 | 7.8~11.0 | 90 | 50 | 6.0 | 16 | 2 |
| JBB-3 | 13.0~14.0 | 124 | 56 | 7.0 | 16 | 2 |
| JBB-4 | 14.5~20.0 | 138 | 70 | 10.0 | 16 | 3 |
CCK Power Fittings
询价时需要提供
连接形式、孔径、孔中心距、销轴尺寸、板厚和机械载荷
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
