CCK / Link fittings
单联碗头挂板
CCK Power Fittings
单联碗头挂板。以碗头接口连接绝缘子球头及配套金具。
产品资料
- 产品名称
- 单联碗头挂板
- 类别
- 连接金具
- 型号
- SZ-7 / SZ-10 / SZ-16
- 材料
- 热浸镀锌钢
- 标准
- 按项目技术要求确认

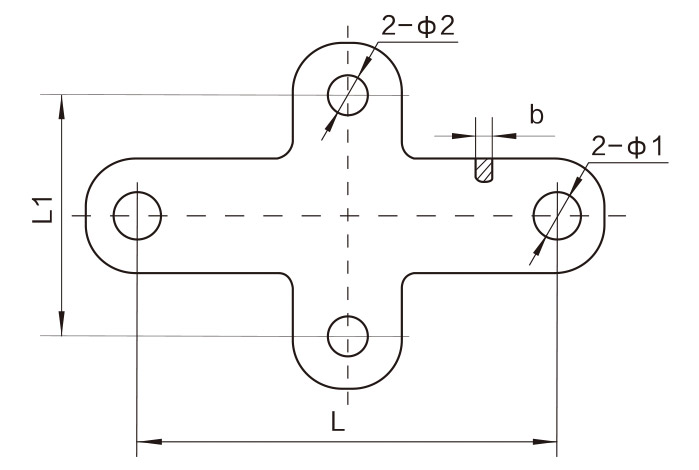

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Main Dimensions (mm) | Specified Failure Load (kN) | 重量（kg） | ||||
|---|---|---|---|---|---|---|---|
| Ø1 | Ø2 | L | L1 | b | |||
| SZ-7 | 18 | 14 | 200 | 80 | 16 | 70 | 1.30 |
| SZ-10 | 18 | 14 | 150 | 80 | 18 | 100 | 1.52 |
| SZ-16 | 26 | 14 | 100 | 80 | 18 | 160 | 1.40 |
CCK Power Fittings
询价时需要提供
连接形式、孔径、孔中心距、销轴尺寸、板厚和机械载荷
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
