JGW 高压电缆固定夹

电缆固定夹具

JGW 高压电缆固定夹产品参考图

JGW 高压电缆固定夹用于电缆安装位置的固定与支撑。

产品资料

产品名称: JGW 高压电缆固定夹
类别: 电缆固定夹具
型号: JGW-1 / JGW-2 / JGW-3 / JGW-4 / JGW-5 / JGW-6 / JGW-7 / JGW-8 / JGW-1H / JGW-2H / JGW-3H / JGW-4H / JGW-5H / JGW-6H / JGW-7H / JGW-8H
材料: 铝合金 / 铝
标准: 按项目技术要求确认

规格与图纸

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

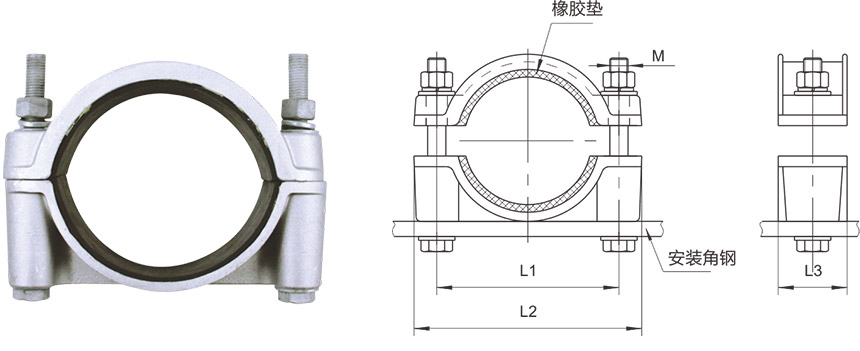

规格表 1
型号	适用电缆外径	主要尺寸（mm）
型号	适用电缆外径	L1	L2	L3	M
JGW-1	75~85	120	150	60	2-M12
JGW-2	85~95	130	160	60	2-M12
JGW-3	95~105	140	175	60	2-M12
JGW-4	105~115	150	185	70	2-M14
JGW-5	115~125	160	195	70	2-M14
JGW-6	125~135	175	215	70	2-M14
JGW-7	135~145	190	230	80	2-M16
JGW-8	145~165	200	240	90	2-M16

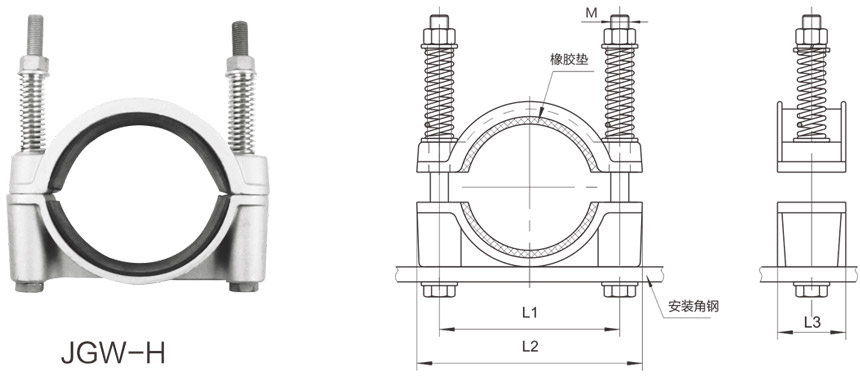

规格表 2
型号	适用电缆外径	主要尺寸（mm）
型号	适用电缆外径	L1	L2	L3	M
JGW-1H	75~85	120	150	60	2-M12
JGW-2H	85~95	130	160	60	2-M12
JGW-3H	95~105	140	175	60	2-M12
JGW-4H	105~115	150	185	70	2-M14
JGW-5H	115~125	160	195	70	2-M14
JGW-6H	125~135	175	215	70	2-M14
JGW-7H	135~145	190	230	80	2-M16
JGW-8H	145~165	200	240	90	2-M16

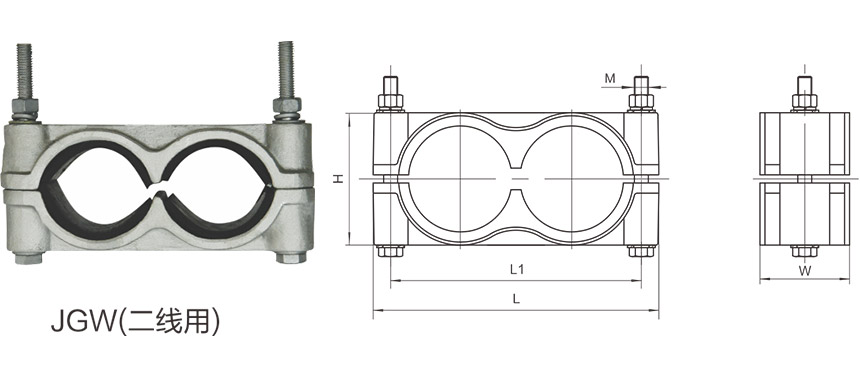

规格表 3
型号	Applicable outside diameter of cable (mm)	主要尺寸（mm）
型号	Applicable outside diameter of cable (mm)	L	W	H	L1	M
JGW(2)-1	40~50	174	60	78	140	12
JGW(2)-2	50~60	194	60	92	160	12
JGW(2)-3	60~70	219	70	100	185	12
JGW(2)-4	70~80	239	70	110	205	12
JGW(2)-5	80~90	259	80	126	225	12
JGW(2)-6	90~100	279	80	136	245	12
JGW(2)-7	100~110	304	90	150	270	16
JGW(2)-8	110~120	324	90	160	290	16
JGW(2)-9	120~130	344	90	120	310	16
JGW(2)-10	130~140	364	100	190	330	16
JGW(2)-11	140~150	384	100	200	350	16

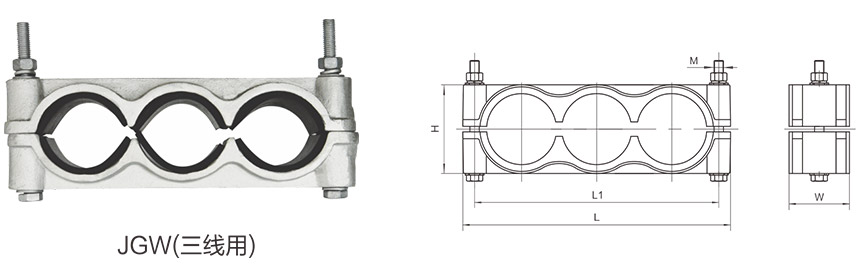

规格表 4
型号	Applicable outside diameter of cable (mm)	主要尺寸（mm）
型号	Applicable outside diameter of cable (mm)	L	W	H	L1	M
JGW(3)-1	40~50	239	60	86	205	12
JGW(3)-2	50~60	269	60	96	245	12
JGW(3)-3	60~70	304	70	106	270	12
JGW(3)-4	70~80	334	70	116	300	12
JGW(3)-5	80~90	364	75	126	330	12
JGW(3)-6	90~100	387	78	136	353	12
JGW(3)-7	100~110	426	90	150	392	16

JGW 高压电缆固定夹 — 结构尺寸参考图 1

JGW 高压电缆固定夹 — 结构尺寸参考图 2

JGW 高压电缆固定夹 — 结构尺寸参考图 3

JGW 高压电缆固定夹 — 结构尺寸参考图 4

询价时需要提供

电缆外径、芯数及布置、固定孔距、支撑间距、安装环境与载荷
