CCK / Cable cleats and clamps
JGP 高压电缆固定夹
CCK Power Fittings
JGP 高压电缆固定夹用于电缆安装位置的固定与支撑。
产品资料
- 产品名称
- JGP 高压电缆固定夹
- 类别
- 电缆固定夹具
- 型号
- JGP-1 / JGP-2 / JGP-3 / JGP-4 / JGP-5 / JGP-6 / JGP-7
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

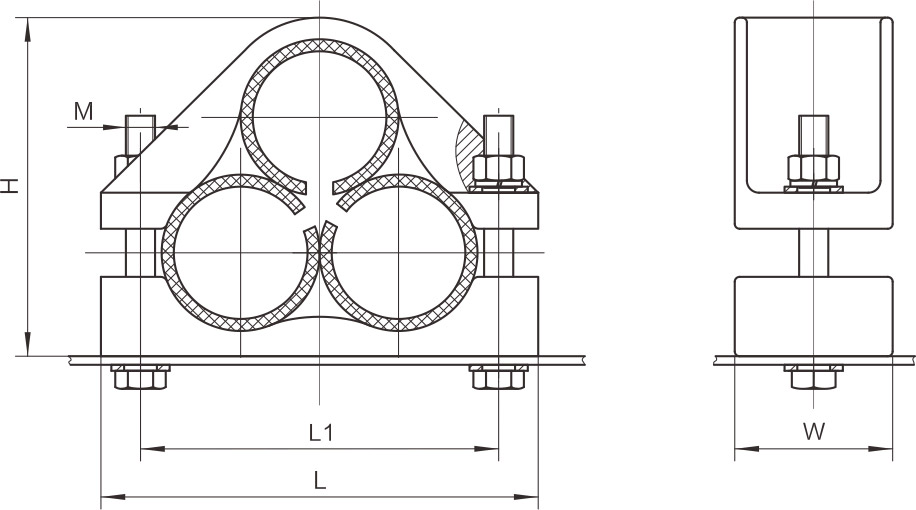

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | 适用电缆外径 | 主要尺寸（mm） | ||||
|---|---|---|---|---|---|---|
| L | W | H | L1 | M | ||
| JGP-1 | 45~55 | 180 | 65 | 135 | 150 | 12 |
| JGP-2 | 55~68 | 224 | 70 | 156 | 186 | 12 |
| JGP-3 | 68~80 | 274 | 75 | 186 | 224 | 14 |
| JGP-4 | 80~90 | 288 | 80 | 205 | 245 | 14 |
| JGP-5 | 90~100 | 332 | 100 | 235 | 280 | 16 |
| JGP-6 | 100~114 | 342 | 100 | 252 | 290 | 16 |
| JGP-7 | 114~130 | 352 | 100 | 265 | 300 | 16 |
CCK Power Fittings
询价时需要提供
电缆外径、芯数及布置、固定孔距、支撑间距、安装环境与载荷
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
