CCK / Cable cleats and clamps

不锈钢夹具

电缆固定夹具

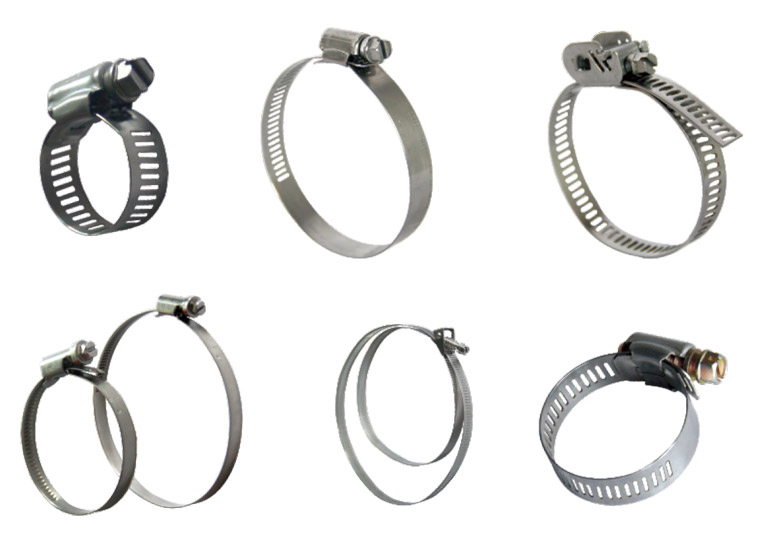

不锈钢夹具产品参考图

不锈钢夹具。目录所列的线路配套组件。

产品资料

产品名称: 不锈钢夹具
类别: 电缆固定夹具
型号: 请提供所需规格或图纸
材料: 以具体型号与确认图纸为准
标准: 按项目技术要求确认

规格与图纸

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

规格表 1
NAME	Diameter（mm）	NAME	Diameter（mm）	NAME	Diameter（mm）	NAME	Diameter（mm）
Small American style Clamp	8-16		8-12		8-12		8-16
	11-20		8-16		8-16		11-20
	13-23		12-20		12-20		13-23
Great American Style Clamp	14-27	German style Clamp	12-22	German-style Quick-install Type Card Rings	12-22	Quick-install type card ring	14-27
	18-32		16-25		16-25		18-32
	21-38		16-27		16-27		21-38
	23-44		20-32		20-32		23-44
	27-51		25-40		25-40		27-51
	33-57		30-45		30-45		33-57
	40-63		32-50		32-50		40-63
	52-76		40-60		40-60		52-76
	46-70		45-65		45-65		46-70
	59-82		50-70		50-70		59-82
	65-89		55-75		55-75		65-89
	72-95		60-80		60-80		72-95
	78-101		70-90		70-90		78-101
	84-108		80-100		80-110		84-110
	91-114		90-110		90-120		91-130
	105-127		100-120		100-130		105-150
	118-140		110-130		110-140		118-160
	130-152		120-140		120-150		130-180
	141-165		130-150		130-160		141-190
	165-178		140-160		140-180		165-215
	175-197		150-170		150-200		175-225
	194-216		160-180		160-210		194-250
	213-235		180-200		180-230		213-270
	232-254		200-220		200-260		232-290
	270-292		220-240		220-280		270-330
	289-330		240-260		240-350		289-341

不锈钢夹具 — 结构尺寸参考图 1

询价时需要提供

电缆外径、芯数及布置、固定孔距、支撑间距、安装环境与载荷
