YG-GP / YG-GPS 导线固定线夹

电缆固定夹具

YG-GP / YG-GPS 导线固定线夹产品参考图

YG-GP / YG-GPS 导线固定线夹。目录所列的线路配套组件。

产品资料

产品名称: YG-GP / YG-GPS 导线固定线夹
类别: 电缆固定夹具
型号: 请提供所需规格或图纸
材料: 以具体型号与确认图纸为准
标准: 按项目技术要求确认

规格与图纸

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

规格表 1
型号	配套绝缘子	架空绝缘铝导线1kV		架空绝缘铝导线10kV		六角螺栓规格
型号	配套绝缘子	外径 (mm)	导线规格 (mm2)	外径 (mm)	导线规格 (mm2)	六角螺栓规格
YG-GPS15/1	PS15	8.4	25			M8X35
		9.8	35
		11.2	50
YG-GPS15/2	PS15	12.8	70	14.8	25	M8X40
		14.8	95	15.8	35
		16.2	120	17.1	50
YG-GPS15/3	PS15	18.2	150	18.8	70	M8X45
YG-GPS15/3	PS15	20.2	185	20.4	90	M8X45
YG-GPS15/4	PS15	22.6	240	21.8	120	M8X50
YG-GPS15/4	PS15			23.4	150	M8X50
YG-GPS15/5	PS15			25.0	185	M8X55
				27.2	240
				29.4	300

规格表 2
型号	配套绝缘子	架空绝缘铝导线1kV		架空绝缘铝导线10kV		六角螺栓规格
型号	配套绝缘子	外径 (mm)	导线规格 (mm2)	外径 (mm)	导线规格 (mm2)	六角螺栓规格
YG-GP15/1	PS15	8.4	25			M8X35
		9.8	35
		11.2	50
YG-GP15/2	PS15	12.8	70	14.8	25	M8X40
		14.8	95	15.8	35
		16.2	120	17.1	50
YG-GP15/3	PS15	18.2	150	18.8	70	M8X45
YG-GP15/3	PS15	20.2	185	20.4	90	M8X45
YG-GP15/4	PS15	22.6	240	21.8	120	M8X50
YG-GP15/4	PS15			23.4	150	M8X50
YG-GP15/5	PS15			25.0	185	M8X55
				27.2	240
				29.4	300

规格表 3
型号	配套绝缘子	架空绝缘铝导线1kV		架空绝缘铝导线10kV		六角螺栓规格
型号	配套绝缘子	外径 (mm)	导线规格 (mm2)	外径 (mm)	导线规格 (mm2)	六角螺栓规格
YG-GP20/1	PS15	8.4	25			M8X35
		9.8	35
		11.2	50
YG-GP20/2	PS15	12.8	70	14.8	25	M8X40
		14.8	95	15.8	35
		16.2	120	17.1	50
YG-GP20/3	PS15	18.2	150	18.8	70	M8X45
YG-GP20/3	PS15	20.2	185	20.4	90	M8X45
YG-GP20/4	PS15	22.6	240	21.8	120	M8X50
YG-GP20/4	PS15			23.4	150	M8X50
YG-GP20/5	PS15			25.0	185	M8X55
				27.2	240
				29.4	300

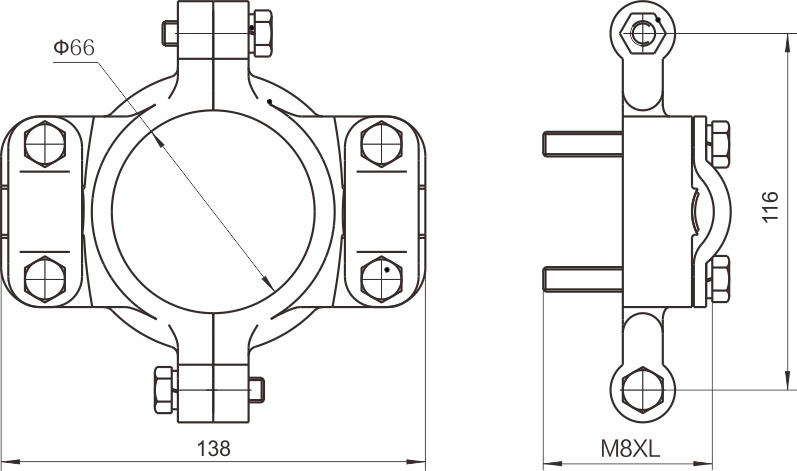

YG-GP / YG-GPS 导线固定线夹 — 结构尺寸参考图 1

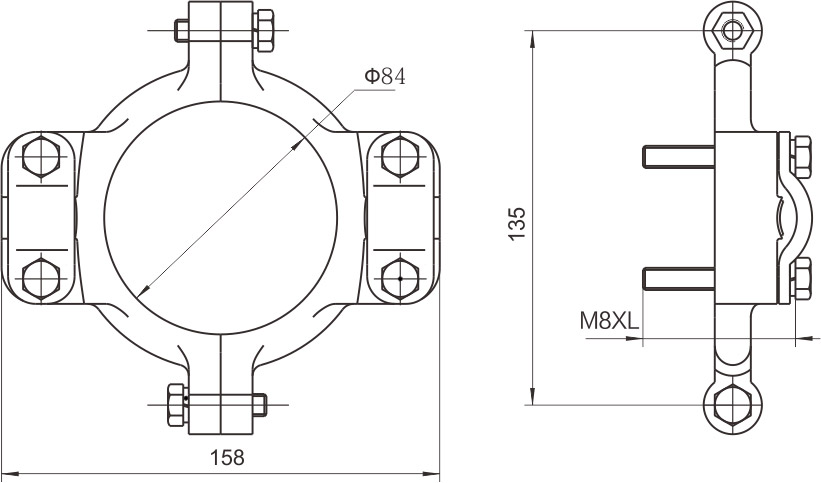

YG-GP / YG-GPS 导线固定线夹 — 结构尺寸参考图 2

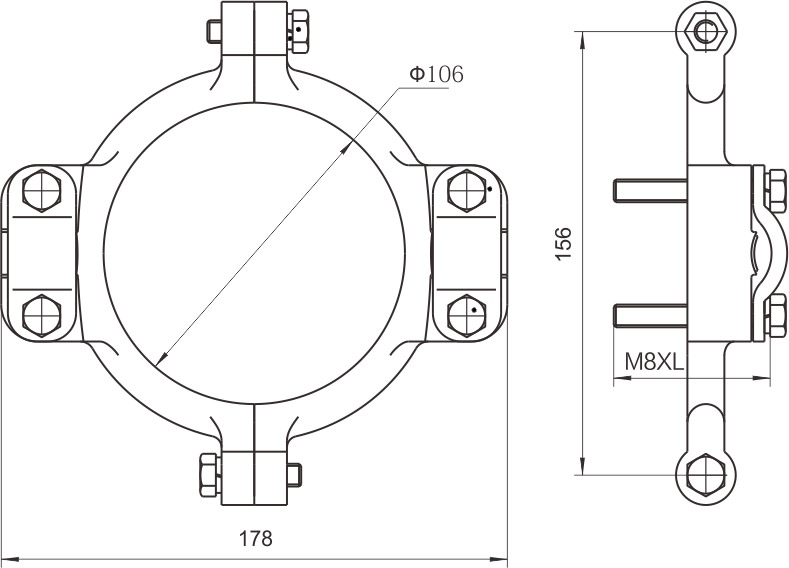

YG-GP / YG-GPS 导线固定线夹 — 结构尺寸参考图 3

询价时需要提供

电缆外径、芯数及布置、固定孔距、支撑间距、安装环境与载荷
