铜铝复合片
CCK Power Fittings

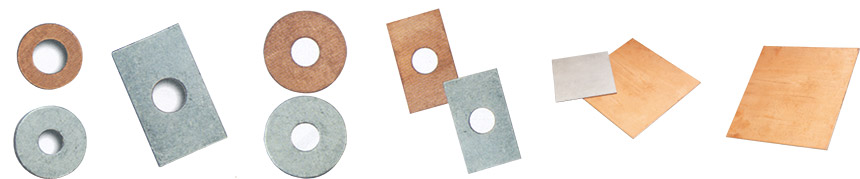

铜铝复合片用于不同导体材料之间的过渡连接。
产品资料
- 产品名称
- 铜铝复合片
- 类别
- 导线与设备连接金具
- 型号
- 请提供所需规格或图纸
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认
规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

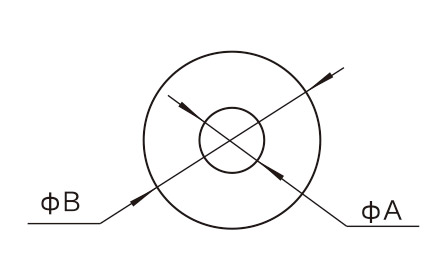

| 型号 | Main Dimensions(mm) | ||
|---|---|---|---|
| ØA(mm) | ØB(mm) | Thickness(mm) | |
| TLYP130-6 | 6.5 | 30 | 2 |
| TLYP130-8 | 8.5 | 30 | 2 |
| TLYP130-10 | 10.5 | 30 | 2 |
| TLYP130-13 | 13.0 | 30 | 2 |
| TLYP130-14 | 14.6 | 30 | 2 |

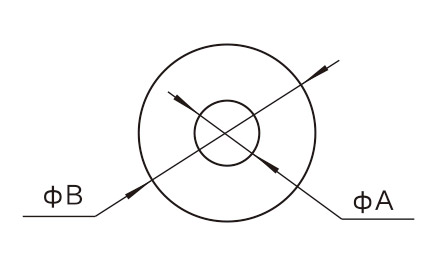

| 型号 | Main Dimensions(mm) | ||
|---|---|---|---|
| 内孔ØA(mm) | 外圆ØB(mm)Thickness(mm) | ||
| TLYP22-14 | 14.5 | 27 | 1 |
| TLYP22-16 | 16.5 | 30 | 1 |

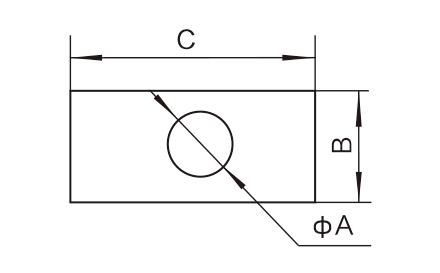

| 型号 | Main Dimensions(mm) | |||
|---|---|---|---|---|
| ØA(mm) | B(mm) | C(mm)Thickness(mm) | ||
| TLFP12-14 | 14.5 | 31 | 51 | 1 |
| TLFP12-16 | 16.5 | 36 | 55 | 1 |

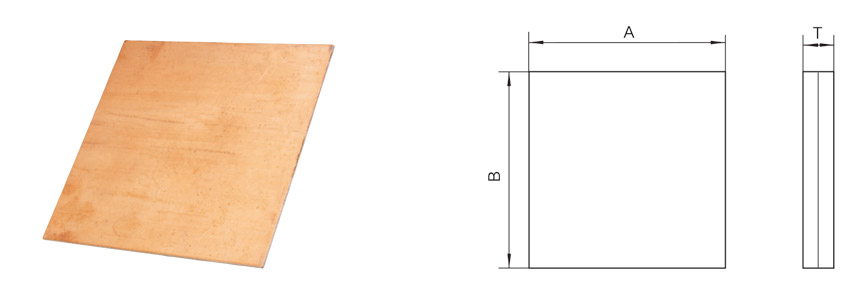

| 规格 | Main Dimensions（mm) | ||
|---|---|---|---|
| A | B | T | |
| 1x50x50 | 50 | 50 | 1 |
| 1x60x60 | 60 | 60 | 1 |
| 1x80x80 | 80 | 80 | 1 |
| 1x100x100 | 100 | 100 | 1 |
| 1x120x120 | 120 | 120 | 1 |
| 1x125x125 | 125 | 125 | 1 |
| 1x150x150 | 150 | 150 | 1 |
| 2x50 x50 | 50 | 50 | 2 |
| 2x60x60 | 60 | 60 | 2 |
| 2x80x80 | 80 | 80 | 2 |
| 2x100x100 | 100 | 100 | 2 |
| 2x120x120 | 120 | 120 | 2 |
| 2x125 x125 | 125 | 125 | 2 |
| 2x150x150 | 150 | 150 | 2 |
CCK Power Fittings
CCK Power Fittings
CCK Power Fittings
CCK Power Fittings
CCK Power Fittings
询价时需要提供
导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
