CCK / Conductor and equipment connectors
梅花型铜接线夹
CCK Power Fittings
梅花型铜接线夹。目录所列的线路配套组件。
产品资料
- 产品名称
- 梅花型铜接线夹
- 类别
- 导线与设备连接金具
- 型号
- WCJB-1 / WCJB-2 / WCJB-3 / WCJB-4 / WCJB-5 / WCJB-6 / WCJB-7 / WCJB-8 / WCJB-9
- 材料
- 铜
- 标准
- 按项目技术要求确认

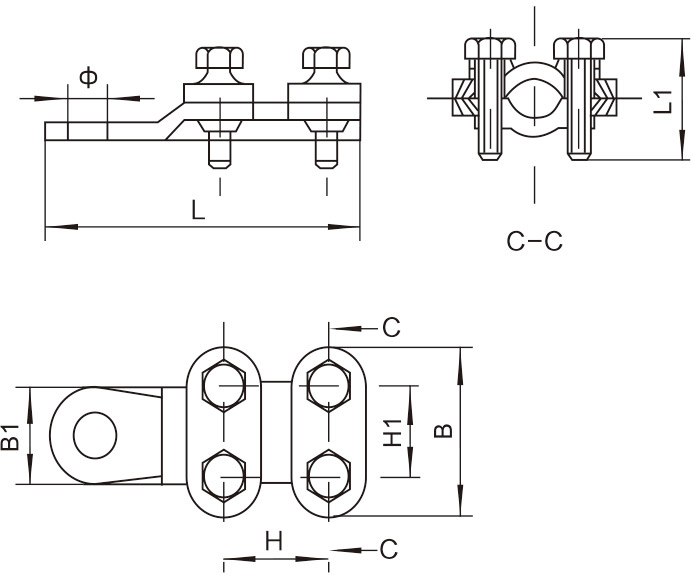

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Conductor | Main Dimensions(mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| (mm2) | L | L1 | B | B1 | H | H1 | Ø | |
| WCJB-1 | 16~25 | 39.5 | 16 | 25 | 16.5 | 13.0 | 13.0 | 8.5 |
| WCJB-2 | 25 ~35 | 45.0 | 16 | 22 | 18.0 | 13.0 | 13.0 | 8.5 |
| WCJB-3 | 35 ~50 | 52.5 | 18 | 24.5 | 22.0 | 13.5 | 13.5 | 10.5 |
| WCJB-4 | 50 ~70 | 61.0 | 20 | 31 | 23.0 | 18.5 | 18.5 | 10.5 |
| WCJB-5 | 70 ~95 | 69.0 | 25 | 35 | 23.5 | 20.0 | 20.0 | 10.5 |
| WCJB-6 | 95~120 | 74.0 | 30 | 42 | 28.5 | 22.5 | 22.5 | 13.5 |
| WCJB-7 | 120-150 | 74.0 | 30 | 41 | 27.0 | 24.0 | 24.0 | 13.5 |
| WCJB-8 | 150~185 | 76.0 | 30 | 42 | 28.0 | 24.5 | 24.5 | 13.5 |
| WCJB-9 | 185~240 | 80.0 | 32 | 44 | 30.0 | 25.0 | 25.0 | 13.5 |
CCK Power Fittings
询价时需要提供
导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
