压缩型双分裂导线设备线夹（C 型）

导线与设备连接金具
压缩型双分裂导线设备线夹（C 型）产品参考图
CCK Power Fittings

压缩型双分裂导线设备线夹（C 型）用于导线与电气设备接线端之间的连接，采用压接连接形式。适用于名称所示的双导线布置。

产品资料

产品名称
压缩型双分裂导线设备线夹（C 型）
类别
导线与设备连接金具
型号
SSY-240/40C-120 / LGJ-240/30-40 / SSY-300/40C-120 / LGJ-300/25-40 / SSY-400/35C-120 / LGJ-400/35 / SSY-400/50C-120 / LGJ-400/50 / SSY-500/65C-120 / LGJ-500/65 / SSY-240/40C-200 / SSY-300/40C-200 / SSY-400/35C-200 / SSY-400/50C-200 / SSY-500/65C-200 / SSY-630/45C-200 / LGJ-630/45 / SSY-630/55C-200 / LGJ-630/55 / SSY-800/55C-200 / LGJ-800/55 / SSY-300/40C-400 / SSY-400/35C-400 / SSY-400/50C-400 / SSY-500/45C-400 / LGJ-500/35-45 / SSY-500/65C-400 / SSY-630/45C-400 / SSY-630/55C-400 / SSY-800/55C-400
材料
铝
标准
按项目技术要求确认

规格与图纸

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

规格表 1
型号Suitable Conductor (mm2)Main Dimensions(mm)重量（kg）
DAHBL
SSY-240/40C-120LGJ-240/30-40368085141201.60
SSY-300/40C-120LGJ-300/25-4040100105161201.90
SSY-400/35C-120LGJ-400/3545100105161202.10
SSY-400/50C-120LGJ-400/5045100105161202.10
SSY-500/65C-120LGJ-500/6552125130201202.30
SSY-240/40C-200LGJ-240/30-40368085142001.80
SSY-300/40C-200LGJ-300/25-4040100105162001.90
SSY-400/35C-200LGJ-400/3545100105162002.55
SSY-400/50C-200LGJ-400/5045100105162002.55
SSY-500/65C-200LGJ-500/6552125130202002.60
SSY-630/45C-200LGJ-630/4560125130202003.30
SSY-630/55C-200LGJ-630/5560125130202003.30
SSY-800/55C-200LGJ-800/5565150155222003.50
SSY-300/40C-400LGJ-300/25-4040100105164002.70
SSY-400/35C-400LGJ-400/3545100105164003.00
SSY-400/50C-400LGJ-400/5045100105164003.00
SSY-500/45C-400LGJ-500/35-4552125130204003.20
SSY-500/65C-400LGJ-500/6552125130204003.30
SSY-630/45C-400LGJ-630/4560125130204004.10
SSY-630/55C-400LGJ-630/5560125130204004.10
SSY-800/55C-400LGJ-800/5565150155224004.50

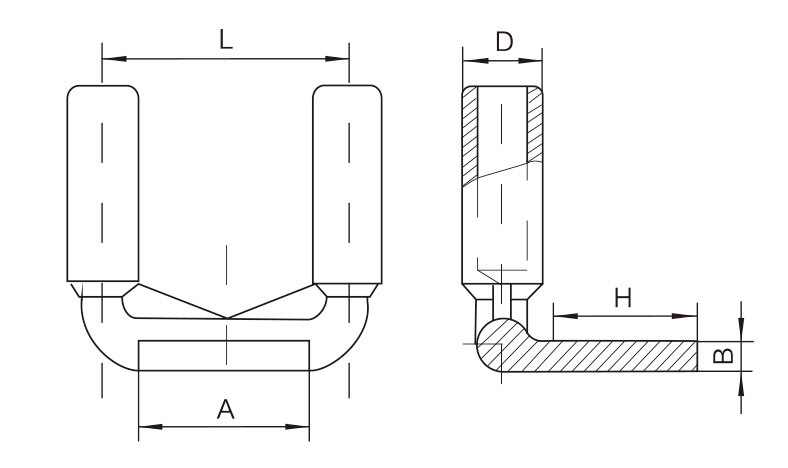

压缩型双分裂导线设备线夹（C 型） — 结构尺寸参考图 1
CCK Power Fittings

询价时需要提供

导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
