CCK / Conductor and equipment connectors
铝设备线夹
CCK Power Fittings
铝设备线夹用于导线与电气设备接线端之间的连接。
产品资料
- 产品名称
- 铝设备线夹
- 类别
- 导线与设备连接金具
- 型号
- SL-1A/1B / SL-2A/2B / SL-3A/3B / SL-4A/4B / SL-1 / SL-2 / SL-3 / SL-5 / SL-6 / SL-7 / SL-8
- 材料
- 铝
- 标准
- 按项目技术要求确认

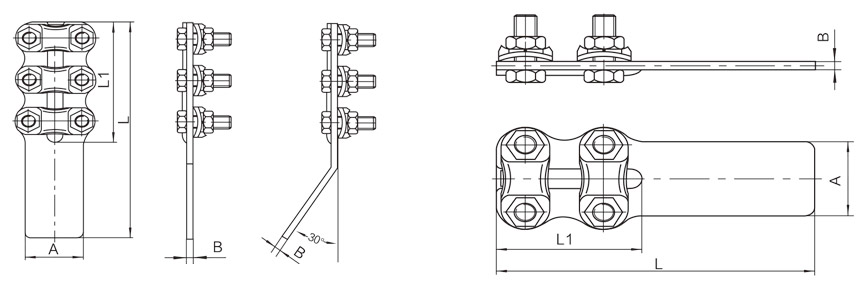

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Conductor (mm2) | Number of bolt | Main Dimensions（mm) | |||
|---|---|---|---|---|---|---|
| A | B | L1 | L | |||
| SL-1A/1B | 35~50 | 4 | 40 | 6 | 65 | 145 |
| SL-2A/2B | 70~95 | 4 | 40 | 6 | 80 | 175 |
| SL-3A/3B | 120~150 | 6 | 50 | 7 | 125 | 225 |
| SL-4A/4B | 185~240 | 6 | 50 | 7 | 125 | 225 |
| 型号 | Conductor (mm2) | Number of bolt | Main Dimensions(mm) | |||
|---|---|---|---|---|---|---|
| A | B | L1 | L | |||
| SL-1A/1B | 35~50 | 4 | 40 | 6 | 65 | 145 |
| SL-2A/2B | 70~95 | 4 | 40 | 6 | 80 | 175 |
| SL-3A/3B | 120~150 | 6 | 50 | 7 | 125 | 225 |
| SL-4A/4B | 185~240 | 6 | 50 | 7 | 125 | 225 |
| 型号 | Conductor (mm2) | Main Dimensions(mm) | |||
|---|---|---|---|---|---|
| A | B | L1 | L | ||
| SL-1(single hole) | 35~50 | 40 | 6 | 65 | 120 |
| SL-2(single hole) | 70~95 | 40 | 6 | 80 | 136 |
| SL-3(double holes) | 35~50 | 40 | 6 | 65 | 145 |
| SL~4(double holes) | 70~95 | 40 | 6 | 80 | 175 |
| SL-5(double holes) | 120~150 | 50 | 7 | 125 | 225 |
| SL-6(double holes) | 185~240 | 50 | 7 | 125 | 225 |
| SL-7(four holes) | 120~150 | 80 | 7 | 125 | 240 |
| SL-8(four holes) | 185~240 | 80 | 7 | 125 | 240 |
CCK Power Fittings
询价时需要提供
导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
