CCK / Conductor and equipment connectors
SLG 铜铝过渡设备线夹
CCK Power Fittings
SLG 铜铝过渡设备线夹用于导线与电气设备接线端之间的连接。
产品资料
- 产品名称
- SLG 铜铝过渡设备线夹
- 类别
- 导线与设备连接金具
- 型号
- SLG-1A/1B / SLG-2A/2B / SLG-3A/3B / SLG-4A/4B / STL-1 / STL-2 / STL-3 / STL-5 / STL-6 / STL-7 / STL-8
- 材料
- 热浸镀锌钢
- 标准
- 按项目技术要求确认

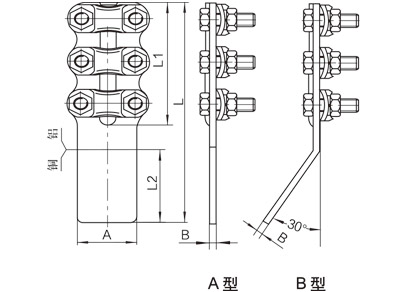

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Conductor (mm2) | Number of bolt | Main Dimensions(mm) | ||||
|---|---|---|---|---|---|---|---|
| A | B | L1 | L2 | L | |||
| SLG-1A/1B | 35 ~50 | 4 | 40 | 5 | 65 | 65 | 145 |
| SLG-2A/2B | 70 ~95 | 4 | 40 | 5 | 80 | 80 | 175 |
| SLG-3A/3B | 120~150 | 6 | 50 | 6 | 125 | 85 | 225 |
| SLG-4A/4B | 185~240 | 6 | 50 | 6 | 125 | 85 | 225 |
| 型号 | Conductor (mm2) | Number of bolt | Main Dimensions(mm) | ||||
|---|---|---|---|---|---|---|---|
| A | B | L1 | L2 | L | |||
| SLG-1A/1B | 35 ~50 | 4 | 40 | 5 | 65 | 65 | 145 |
| SLG-2A/2B | 70 ~95 | 4 | 40 | 5 | 80 | 80 | 175 |
| SLG-3A/3B | 120~150 | 6 | 50 | 6.3 | 125 | 85 | 225 |
| SLG-4A/4B | 185-240 | 6 | 50 | 6.3 | 125 | 85 | 225 |
| 型号 | Conductor (mm2) | Main Dimensions(mm) | ||||
|---|---|---|---|---|---|---|
| A | B | L1 | L2 | L | ||
| STL-1 (single hole) | 35 ~50 | 40 | 5 | 65 | 42 | 120 |
| STL-2(single hole) | 70 ~95 | 40 | 5 | 80 | 45 | 136 |
| STL-3(double holes) | 35 ~50 | 40 | 5 | 65 | 65 | 145 |
| STL~4(double holes) | 70-95 | 40 | 5 | 80 | 80 | 175 |
| STL-5(double holes) | 120-150 | 50 | 6 | 125 | 85 | 225 |
| STL-6(double holes) | 185~240 | 50 | 6 | 125 | 85 | 225 |
| STL-7(four holes) | 120~150 | 80 | 6 | 125 | 85 | 240 |
| STL-8(four holes) | 185~240 | 80 | 6 | 125 | 85 | 240 |
CCK Power Fittings
询价时需要提供
导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
