铜母线伸缩节
CCK Power Fittings
铜母线伸缩节用于母线连接处，容许连接段之间的伸缩位移。
产品资料
- 产品名称
- 铜母线伸缩节
- 类别
- 导线与设备连接金具
- 型号
- MSS-4 / MSS-5 / MSS-6 / MSS-6.3 / MSS-8 / MSS-10 / MSS-12 / MSS-12.5
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

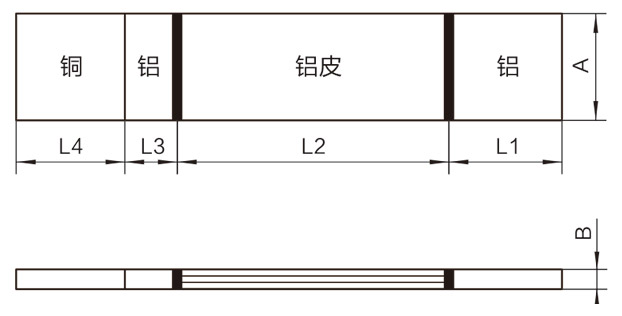

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Main Dimensions(mm) | |||||
|---|---|---|---|---|---|---|
| A | L1 | L2 | L3 | L4 | B | |
| MSS-4x40 | 40 | 60 | 170 | 35 | 65 | 4 |
| MSS-5x50 | 50 | 70 | 170 | 35 | 65 | 5 |
| MSS-6x60 | 60 | 80 | 190 | 35 | 70 | 6 |
| MSS-6.3x63 | 63 | 80 | 190 | 35 | 70 | 6.3 |
| MSS-6x80 | 80 | 90 | 190 | 35 | 85 | 6 |
| MSS-8x80 | 80 | 90 | 190 | 35 | 85 | 8 |
| MSS-10x80 | 80 | 90 | 190 | 35 | 85 | 10 |
| MSS-8x100 | 100 | 115 | 220 | 35 | 110 | 8 |
| MSS-10x100 | 100 | 115 | 220 | 35 | 110 | 10 |
| MSS-10x120 | 120 | 140 | 220 | 35 | 135 | 10 |
| MSS-10x125 | 125 | 140 | 220 | 35 | 135 | 10 |
| MSS-12x120 | 120 | 140 | 220 | 35 | 135 | 12 |
| MSS-12x125 | 125 | 140 | 220 | 35 | 135 | 12 |
| MSS-12.5x125 | 125 | 140 | 220 | 35 | 135 | 12.5 |
CCK Power Fittings
询价时需要提供
导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
