CCK / Conductor and equipment connectors
铜铝过渡板
CCK Power Fittings
铜铝过渡板用于不同导体材料之间的过渡连接。
产品资料
- 产品名称
- 铜铝过渡板
- 类别
- 导线与设备连接金具
- 型号
- MG-50 / MG-63 / MG-80 / MG-100 / MG-125
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

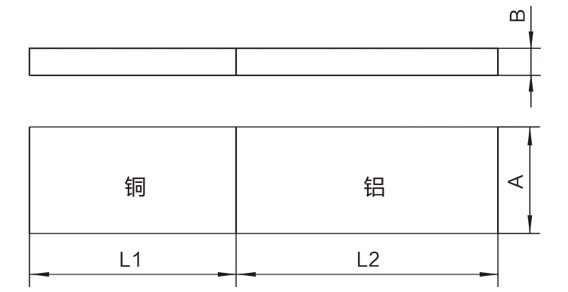

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Conductor bus (mm2) | Main Dimensions(mm) | 重量（kg） | |||
|---|---|---|---|---|---|---|
| A | L1 | L2 | B | |||
| MG-50x5 | 50x5 | 50 | 50 | 60 | 5 | 0.2 |
| MG-63x6.3 | 63x6.3 | 63 | 68 | 85 | 6.3 | 0.3 |
| MG-63x8 | 63x8 | 63 | 68 | 85 | 8 | 0.4 |
| MG-63x10 | 63x10 | 63 | 68 | 85 | 10 | 0.5 |
| MG-80x6.3 | 80x6.3 | 80 | 85 | 100 | 6.3 | 0.5 |
| MG-80x8 | 80x8 | 80 | 85 | 100 | 8 | 0.7 |
| MG-80x10 | 80x10 | 80 | 85 | 100 | 10 | 0.8 |
| MG-100x8 | 100x8 | 100 | 105 | 120 | 8 | 1.0 |
| MG-100x10 | 100x10 | 100 | 105 | 120 | 10 | 1.3 |
| MG-125x8 | 125x8 | 125 | 130 | 140 | 8 | 1.5 |
| MG-125x10 | 125x10 | 125 | 130 | 140 | 10 | 1.9 |
| MG-125x12.5 | 125x12.5 | 125 | 130 | 140 | 12.5 | 2.4 |
CCK Power Fittings
询价时需要提供
导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
