TL 螺栓型单导线 T 型线夹

导线与设备连接金具

TL 螺栓型单导线 T 型线夹产品参考图

TL 螺栓型单导线 T 型线夹用于导线或母线分支的 T 接位置，采用螺栓夹紧结构。

产品资料

产品名称: TL 螺栓型单导线 T 型线夹
类别: 导线与设备连接金具
型号: TL-11 / TL-21 / TL-22 / TL-31 / TL-32 / TL-33 / TL-41 / TL-42 / TL-43 / TL-44 / TL-51 / TL-52 / TL-53 / TL-54 / TL-55 / TL-500/500 / TL-630/630
材料: 铝
标准: 按项目技术要求确认

规格与图纸

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

规格表 1
型号	Suitable Conductor(mm2)		Main Dimensions(mm)				重量（kg）
型号	Bus	conductor	Ø1	Ø2	H	L	重量（kg）
TL-11	7.5~9.6	7.5~9.6	10	10		118	0.71
TL-21	10.8~14.0	7.5~9.6	14	10		118	0.78
TL-22	10.8~14.0	10.8~14.0	14	14		120	0.79
TL-31	14.5~17.5	7.5~9.6	18	10		118	1.07
TL-32	14.5~17.5	10.8~14.0	18	14		120	1.06
TL-33	14.5~17.5	14.5~17.5	18	18		120	1.05
TL-41	18.1~22.0	7.5~9.6	23	10		118	1.13
TL-42	18.1~22.0	10.8~14.0	23	14		120	1.13
TL-43	18.1~22.0	14.5~17.5	23	18		120	1.12
TL-44	18.1~22.0	18.1~22.0	23	22		120	1.17
TL-51	22.4~25.2	7.5~9.6	26	10	118	120	2.60
TL-52	22.4~25.2	10.8~14.0	28	14	118	120	2.50
TL-53	22.4~25.2	14.5~17.5	28	18	118	120	2.50
TL-54	22.4~25.2	18.1~22.0	28	22	118	120	2.50
TL-55	22.4~25.2	22.4~25.2	28	28	118	120	2.50
TL-500/500	30.0~30.9	30.2	31	31	199	146	3.60
TL-630/630	33.6~34.8	32.5	34.5	34.5	199	146	3.60

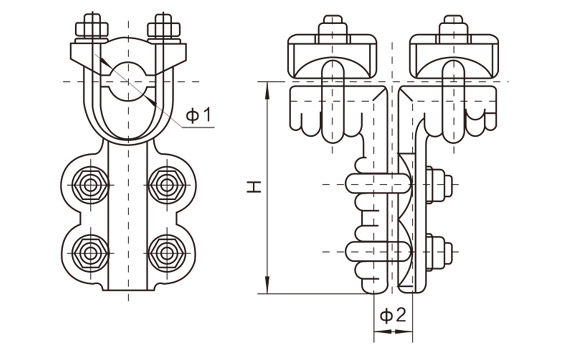

TL 螺栓型单导线 T 型线夹 — 结构尺寸参考图 1

询价时需要提供

导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
