TL 螺栓型单导线 T 型线夹

导线与设备连接金具

TL 螺栓型单导线 T 型线夹用于导线或母线分支的 T 接位置，采用螺栓夹紧结构。

产品资料

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

规格表 1

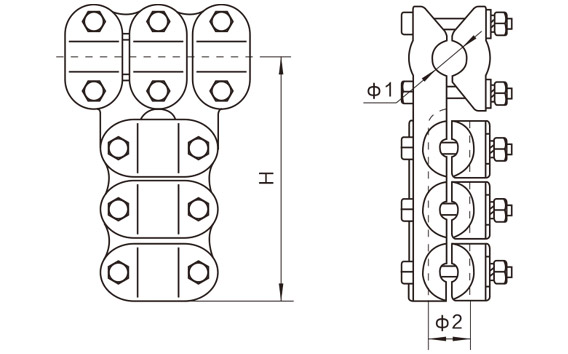

型号	Suitable Conductor(mm2)		Main Dimensions(mm)				重量（kg）
型号	Bus	conductor	Ø1	Ø2	H	L	重量（kg）
TL-45	185~240	300~400	22.0	28.0	210	118	2.6
TL-53	300~400	120~150	28.0	17.5	168		2.6
TL-54	300~400	185~240	28.0	22.0	168		2.7
TL-55	300~400	300~400	28.0	28.0	196		3.0
TL-56	300~400	500~630	28.0	34.5	196		3.1
TL-64	500~630	185~240	34.5	22.0	196		3.3
TL-65	500~630	300~400	34.5	28.0	196		3.4
TL-66	500~630	500~630	34.5	34.5	196		3.6

导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
