液压型 T 型线夹（一）
CCK Power Fittings
液压型 T 型线夹（一）用于导线或母线分支的 T 接位置，采用液压压接连接形式。
产品资料
- 产品名称
- 液压型 T 型线夹（一）
- 类别
- 导线与设备连接金具
- 型号
- TY-35/6 / LGJ-35/6 / TY-50/8 / LGJ-50/8 / TY-70/10 / LGJ-70/10 / TY-95/15/20 / LGJ-95/15/20 / TY-120/7 / LGJ-120/7 / TY-120/20 / LGJ-120/20 / TY-150/8 / LGJ-150/8 / TY-150/20 / LGJ-150/20 / TY-185/10 / LGJ-185/10 / TY-185/25-30 / LGJ-185/25 / LGJ-185/30 / TY-210/10 / LGJ-210/10 / TY-210/25 / J-210/25 / TY-240/30-40 / LGJ-240/30 / LGJ-240/40 / TY-300/15 / LGJ-300/15 / TY-300/20 / LGJ-300/20 / TY-300/25-40 / LGJ-300/25 / TY-300/2540 / LGJ-300/40 / TY-400/20-35 / LGJ-400/20 / LGJ-400/30 / LGJ-400/35 / TY-400/50-65 / LGJ-400/50 / LGJ-400/65 / TY-500/35-5 / LGJ-500/35 / LGJ-500/45 / TY-500/65 / LGJ-500/65 / TY-630/45 / LGJ-630/45 / TY-630/55 / LGJ-630/55 / TY-630/80 / LGJ-630/80 / TY-800/55 / LGJ-800/55 / TY-800/70 / LGJ-800/70 / TY-800/100 / LGJ-800/100 / TY-300N / TY-400N / NAHLGJ-400 / TY-500/35N / NAHLGJQ-500/35 / TY-630/45N / NAHLGJQ-630/45
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

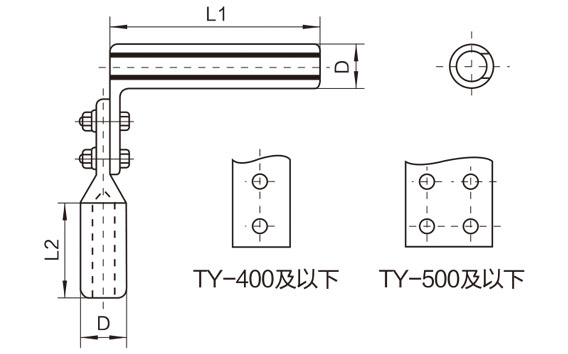

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Suitable Conductor(mm2) | Main Dimensions(mm) | 重量（kg） | ||
|---|---|---|---|---|---|
| L1 | L2 | D | |||
| TY-35/6 | LGJ-35/6 | 80 | 60 | 20 | 0.4 |
| TY-50/8 | LGJ-50/8 | 80 | 60 | 20 | 0.5 |
| TY-70/10 | LGJ-70/10 | 100 | 70 | 22 | 0.6 |
| TY-95/15/20 | LGJ-95/15/20 | 100 | 80 | 26 | 0.8 |
| TY-120/7 | LGJ-120/7 | 115 | 80 | 26 | 1.2 |
| TY-120/20 | LGJ-120/20 | 115 | 80 | 26 | 1.2 |
| TY-150/8 | LGJ-150/8 | 125 | 90 | 30 | 1.3 |
| TY-150/20 | LGJ-150/20 | 125 | 90 | 30 | 1.3 |
| TY-185/10 | LGJ-185/10 | 125 | 90 | 32 | 1.4 |
| TY-185/25-30 | LGJ-185/25 | 125 | 90 | 32 | 1.4 |
| TY-185/25-30 | LGJ-185/30 | 125 | 90 | 32 | 1.4 |
| TY-210/10 | LGJ-210/10 | 135 | 100 | 34 | 1.5 |
| TY-210/25 | LG J-210/25 | 135 | 100 | 34 | 1.5 |
| TY-240/30-40 | LGJ-240/30 | 135 | 100 | 36 | 1.6 |
| TY-240/30-40 | LGJ-240/40 | 135 | 100 | 36 | 1.6 |
| TY-300/15 | LGJ-300/15 | 145 | 110 | 40 | 1.7 |
| TY-300/20 | LGJ-300/20 | 145 | 110 | 40 | 1.7 |
| TY-300/25-40 | LGJ-300/25 | 145 | 110 | 40 | 1.7 |
| TY-300/2540 | LGJ-300/40 | 145 | 110 | 40 | 1.7 |
| TY-400/20-35 | LGJ-400/20 | 155 | 120 | 45 | 1.9 |
| TY-400/20-35 | LGJ-400/30 | 155 | 120 | 45 | 1.9 |
| TY-400/20-35 | LGJ-400/35 | 155 | 120 | 45 | 1.9 |
| TY-400/50-65 | LGJ-400/50 | 155 | 120 | 45 | 1.9 |
| TY-400/50-65 | LGJ-400/65 | 155 | 120 | 45 | 1.9 |
| TY-500/35-5 | LGJ-500/35 | 165 | 130 | 52 | 2.3 |
| TY-500/35-5 | LGJ-500/45 | 165 | 130 | 52 | 2.3 |
| TY-500/65 | LGJ-500/65 | 165 | 130 | 52 | 2.3 |
| TY-630/45 | LGJ-630/45 | 185 | 150 | 60 | 4.2 |
| TY-630/55 | LGJ-630/55 | 185 | 150 | 60 | 4.2 |
| TY-630/80 | LGJ-630/80 | 185 | 150 | 60 | 4.2 |
| TY-800/55 | LGJ-800/55 | 210 | 170 | 65 | 5.5 |
| TY-800/70 | LGJ-800/70 | 210 | 170 | 65 | 5.5 |
| TY-800/100 | LGJ-800/100 | 210 | 170 | 65 | 5.5 |
| TY-300N | NRLH60GJ-300 | 205 | 295 | 50 | 3.5 |
| TY-400N | NAHLGJ-400 | 215 | 180 | 55 | 3.9 |
| TY-500/35N | NAHLGJQ-500/35 | 290 | 345 | 65 | 6.2 |
| TY-630/45N | NAHLGJQ-630/45 | 300 | 365 | 70 | 7.0 |
CCK Power Fittings
询价时需要提供
导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
