双分裂导线 T 型线夹
CCK Power Fittings
双分裂导线 T 型线夹用于导线或母线分支的 T 接位置。适用于名称所示的双导线布置。
产品资料
- 产品名称
- 双分裂导线 T 型线夹
- 类别
- 导线与设备连接金具
- 型号
- TLS-44 / TLS-45 / TLS-53 / TLS-54 / TLS-55 / TLS-56 / TLS-65 / TLS-66 / TLS-500/300-200 / TLS-1400/300-200 / TLS-1400/1400-200 / TLS-1440N/1440N-200 / TLS-44-400 / TLS-45-400 / TLS-55400
- 材料
- 铝
- 标准
- 按项目技术要求确认

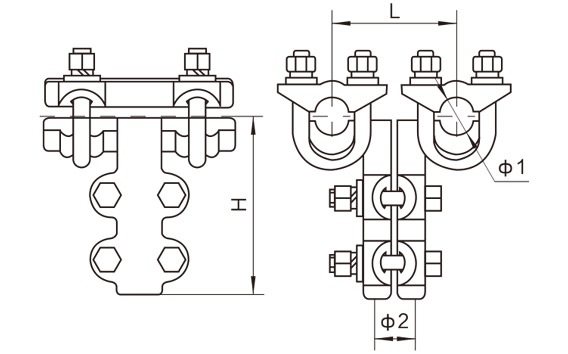

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Suitable Conductor(mm2) | Main Dimensions(mm) | 重量（kg） | ||||
|---|---|---|---|---|---|---|---|
| Bus | conductor | Ø1 | Ø2 | H | L | ||
| TLS-44 | 185~240 | 185~240 | 22.0 | 22.0 | 120 | 120 | 3.2 |
| TLS-45 | 185~240 | 300~400 | 22.0 | 28.0 | 160 | 120 | 3.4 |
| TLS-53 | 300~400 | 120~150 | 28.0 | 18.0 | 160 | 120 | 3.6 |
| TLS-54 | 300~400 | 185~240 | 28.0 | 22.0 | 122 | 120 | 3.7 |
| TLS-55 | 300~400 | 300~400 | 28.0 | 28.0 | 160 | 120 | 3.9 |
| TLS-56 | 300~400 | 500-630 | 28.0 | 34.5 | 170 | 120 | 4.1 |
| TLS-65 | 500~630 | 300-400 | 34.5 | 28.0 | 180 | 120 | 4.5 |
| TLS-66 | 500~630 | 500-630 | 34.5 | 34.5 | 180 | 120 | 4.8 |
| TLS-500/300-200 | 500 | 300 | 31.0 | 25.0 | 180 | 200 | 5.5 |
| TLS-1400/300-200 | 1400 | 300 | 52.0 | 25.0 | 180 | 200 | 6.5 |
| TLS-1400/1400-200 | 1400 | 1400 | 52.0 | 52.0 | 180 | 200 | 6.8 |
| TLS-1440N/1440N-200 | 1440 | 1440 | 52.0 | 52.0 | 180 | 200 | 11.8 |
| TLS-44-400 | 185~240 | 185~240 | 22.0 | 22.0 | 140 | 400 | 4.8 |
| TLS-45-400 | 185~240 | 300~400 | 22.0 | 25.0 | 160 | 400 | 5.0 |
| TLS-55400 | 300~400 | 300~400 | 25.0 | 25.0 | 180 | 400 | 6.0 |
CCK Power Fittings
询价时需要提供
导体规格、设备端子图纸、接触材料、孔距、连接方法及性能要求
