CCK / Suspension clamps
耳轴式悬垂线夹
CCK Power Fittings
耳轴式悬垂线夹用于导线悬挂支撑位置。
产品资料
- 产品名称
- 耳轴式悬垂线夹
- 类别
- 悬垂线夹
- 型号
- XGU-1 / XGU-2 / XGU-3 / XGU-4
- 材料
- 不锈钢
- 标准
- 按项目技术要求确认

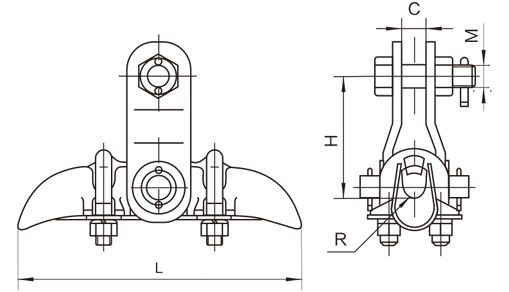

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Application of wire diameter (mm) | Main Dimensions(mm) | Specified Failure Load (kN) | 重量（kg） | ||||
|---|---|---|---|---|---|---|---|---|
| L | C | R | H | M | ||||
| XGU-1 | 5.0~7.0 | 175 | 18 | 4.0 | 82 | 16 | 40 | 1.4 |
| XGU-2 | 7.1~13.0 | 175 | 18 | 7.0 | 82 | 16 | 40 | 1.8 |
| XGU-3 | 13.1~21.0 | 198 | 18 | 11.0 | 102 | 16 | 40 | 2.0 |
| XGU-4 | 21.1~26.0 | 215 | 18 | 13.5 | 110 | 16 | 40 | 3.0 |
CCK Power Fittings
询价时需要提供
导线规格、悬垂角、垂直载荷、线槽尺寸、连接方向及配套金具
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
