CCK / Suspension clamps
双导线悬垂线夹
CCK Power Fittings
双导线悬垂线夹用于导线悬挂支撑位置。适用于名称所示的双导线布置。
产品资料
- 产品名称
- 双导线悬垂线夹
- 类别
- 悬垂线夹
- 型号
- XCS-4 / XCS-5 / XCS-6 / XCS-4H / XCS-5H / XCS-6H
- 材料
- 不锈钢
- 标准
- 按项目技术要求确认

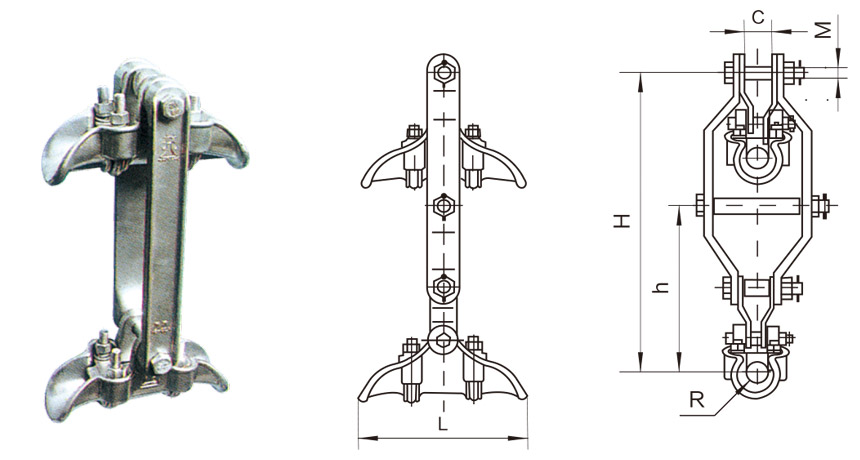

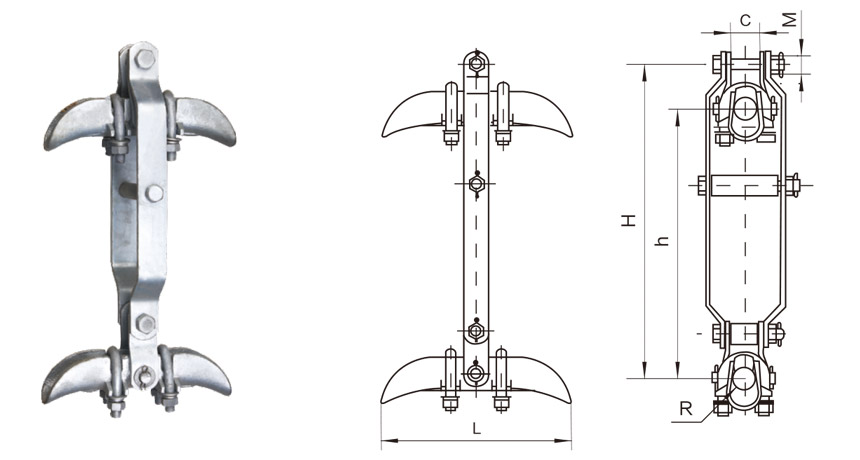

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Application of wire diameter (mm) | Main Dimensions(mm) | Specified Failure Load (kN) | 重量（kg） | |||||
|---|---|---|---|---|---|---|---|---|---|
| L | C | R | H | h | M | ||||
| XCS-4 | 21~26 | 250 | 20 | 13.5 | 490 | 400 | 18 | 70 | 9.3 |
| XCS-5 | 23~33 | 300 | 38 | 17.0 | 490 | 400 | 18 | 100 | 10.8 |
| XCS-6 | 34~45 | 300 | 38 | 23.0 | 495 | 400 | 18 | 100 | 12.5 |
| 型号 | Application of wire diameter (mm) | Main Dimensions(mm) | Specified Failure Load (kN) | 重量（kg） | |||||
|---|---|---|---|---|---|---|---|---|---|
| L | C | R | H | h | M | ||||
| XCS-4H | 21.0~26.0 | 225 | 42 | 13.5 | 530 | 400 | 16 | 70 | 10.2 |
| XCS-5H | 26.0~31.5 | 300 | 44 | 16.0 | 545 | 400 | 18 | 100 | 11.4 |
| XCS-6H | 32.0~43.0 | 300 | 50 | 22.0 | 550 | 400 | 18 | 120 | 12.9 |
CCK Power Fittings
CCK Power Fittings
询价时需要提供
导线规格、悬垂角、垂直载荷、线槽尺寸、连接方向及配套金具
