提包式悬垂线夹
CCK Power Fittings
提包式悬垂线夹用于导线悬挂支撑位置。
产品资料
- 产品名称
- 提包式悬垂线夹
- 类别
- 悬垂线夹
- 型号
- XGH-2 / XGH-3 / XGH-3A / XGH-4 / XGH-5 / XGH-6
- 材料
- 不锈钢
- 标准
- 按项目技术要求确认

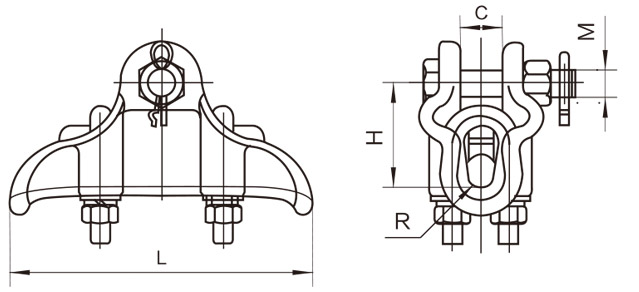

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Application of wire diameter (mm) | Main Dimensions(mm) | Specified Failure Load (kN) | 重量（kg） | ||||
|---|---|---|---|---|---|---|---|---|
| L | C | R | H | M | ||||
| XGH-2 | 5.1-12.5 | 166 | 25 | 8.0 | 52.5 | 16 | 40 | 1.0 |
| XGH-3 | 12.4-17.0 | 200 | 23 | 11.5 | 50.5 | 16 | 40 | 1.5 |
| XGH-3A | 12.4-17.0 | 180 | 22 | 10.0 | 50.0 | 16 | 50 | 1.5 |
| XGH-4 | 19.0-23.5 | 225 | 27 | 13.5 | 59.5 | 16 | 40 | 2.3 |
| XGH-5 | 24.2-28.0 | 260 | 32 | 16.0 | 70.0 | 16 | 60 | 3.0 |
| XGH-6 | 25.0-35.0 | 216 | 35 | 17.5 | 68.0 | 16 | 60 | 3.6 |
CCK Power Fittings
询价时需要提供
导线规格、悬垂角、垂直载荷、线槽尺寸、连接方向及配套金具
