CCK / Suspension clamps
带碗头悬垂线夹
CCK Power Fittings
带碗头悬垂线夹用于导线悬挂支撑位置。
产品资料
- 产品名称
- 带碗头悬垂线夹
- 类别
- 悬垂线夹
- 型号
- XGU-5A / XGU-6A
- 材料
- 不锈钢
- 标准
- 按项目技术要求确认

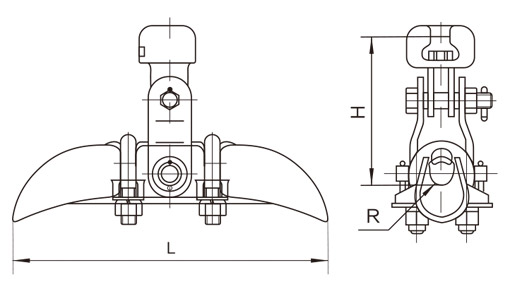

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Application of wire diameter (mm) | Main Dimensions(mm) | Specified Failure Load (kN) | 重量（kg） | ||
|---|---|---|---|---|---|---|
| L | R | H | ||||
| XGU-5A | 23-33 | 300 | 17 | 157 | 70 | 5.7 |
| XGU-6A | 34-45 | 300 | 23 | 163 | 70 | 6.1 |
CCK Power Fittings
询价时需要提供
导线规格、悬垂角、垂直载荷、线槽尺寸、连接方向及配套金具
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
