NLL 螺栓型铝合金耐张线夹
CCK Power Fittings
NLL 螺栓型铝合金耐张线夹用于耐张或终端位置的导线锚固，通过螺栓夹紧导线。适用导线范围和连接尺寸见具体型号的规格表。
产品资料
- 产品名称
- NLL 螺栓型铝合金耐张线夹
- 类别
- 耐张线夹
- 型号
- NLL-1 / NLL-2 / NLL-3 / NLL-4 / NLL-5 / NLL-6
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

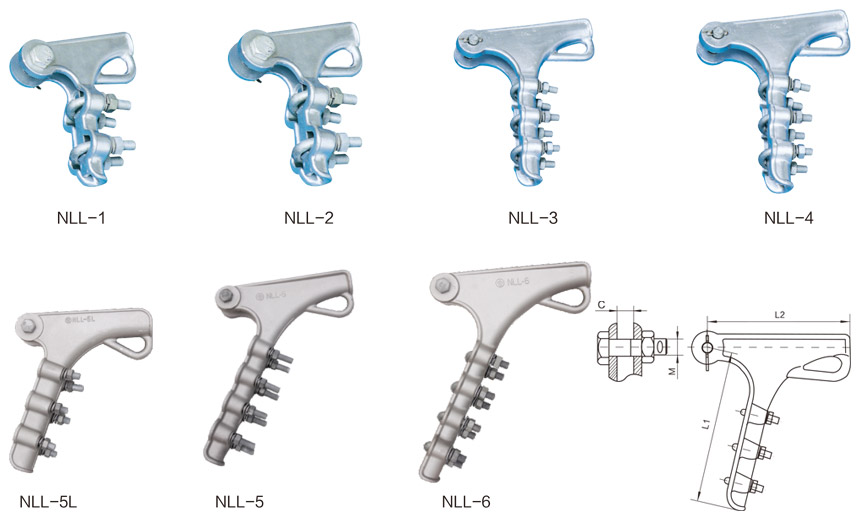

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Applicable Conductor (mm2) | Main Dimensions(mm) | U bolt | Specified Failure Load (kN) | ||
|---|---|---|---|---|---|---|
| C | M | M | Number | |||
| NLL-1 | 5.0~10.0 | 18 | 16 | 12 | 2 | 40 |
| NLL-2 | 10.1~14.0 | 18 | 16 | 12 | 2 | 40 |
| NLL-3 | 14.1~18.0 | 27 | 16 | 14 | 3 | 70 |
| NLL-4 | 18.1~23.0 | 30 | 18 | 14 | 3 | 90 |
| NLL-5 | 23.0~29.0 | 36 | 22 | 16 | 4 | 120 |
| NLL-6 | 25.9~32.7 | 42 | 22 | 18 | 4 | 120 |
CCK Power Fittings
询价时需要提供
导线结构与直径、额定抗拉强度、握力要求、连接尺寸及安装工具
