钢绞线用压缩型耐张线夹
CCK Power Fittings
钢绞线用压缩型耐张线夹用于线路耐张或终端位置的导线锚固，采用压接连接形式。
产品资料
- 产品名称
- 钢绞线用压缩型耐张线夹
- 类别
- 耐张线夹
- 型号
- NY-35G / NY-50G / NY-55G / NY-70G / NY-80G / NY-100G / NY-120G / NY-135G / NY-150G / GJ-35 / GJ-50 / GJ-80 / GJ-100
- 材料
- 热浸镀锌钢
- 标准
- 按项目技术要求确认
规格与图纸

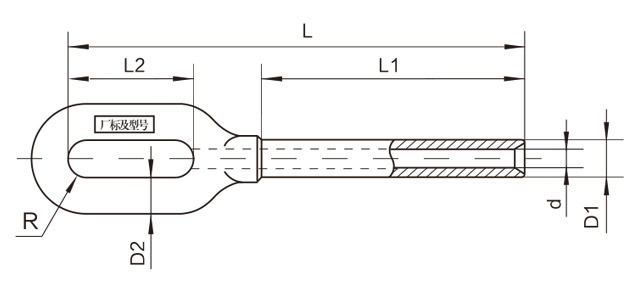

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Dia. of steel wire(mm) | Main Dimensions(mm) | Grip Strength (kN) | 重量（kg） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | D1 | D2 | d | R | ||||
| NY-35G | 7.8 | 200 | 115 | 55 | 16 | 16 | 8.4 | 10 | 45 | 0.47 |
| NY-50G | 9.0 | 215 | 130 | 55 | 18 | 16 | 9.7 | 10 | 60 | 0.51 |
| NY-55G | 9.6 | 225 | 140 | 55 | 20 | 16 | 10.2 | 10 | 70 | 0.58 |
| NY-70G | 11.0 | 250 | 155 | 65 | 22 | 18 | 11.7 | 11 | 88 | 0.76 |
| NY-80G | 11.5 | 260 | 175 | 55 | 24 | 18 | 12.2 | 11 | 90 | 0.89 |
| NY-100G | 13.0 | 285 | 185 | 65 | 26 | 20 | 13.5 | 11 | 123 | 1.36 |
| NY-120G | 14.0 | 313 | 195 | 78 | 28 | 22 | 14.7 | 12 | 143 | 1.53 |
| NY-135G | 15.0 | 338 | 215 | 78 | 30 | 22 | 15.7 | 13 | 164 | 1.65 |
| NY-150G | 16.0 | 335 | 230 | 80 | 32 | 24 | 16.7 | 15 | 187 | 1.72 |
| Stable design Catalog No. | steel wire | Main Dimensions (mm) | Grip Strength (kN) | |||||
|---|---|---|---|---|---|---|---|---|
| L | L2 | D1 | D2 | d | R | |||
| NY-35G | GJ-35 | 210 | 50 | 16 | 16 | 8.4 | 10 | 45 |
| NY-50G | GJ-50 | 230 | 55 | 18 | 16 | 9.7 | 10 | 60 |
| NY-80G | GJ-80 | 295 | 80 | 24 | 18 | 12.2 | 12 | 100 |
| NY-100G | GJ-100 | 315 | 80 | 26 | 20 | 13.7 | 13 | 110 |
CCK Power Fittings
CCK Power Fittings
询价时需要提供
导线结构与直径、额定抗拉强度、握力要求、连接尺寸及安装工具
联系 CCK ↗同类产品
