CCK / Strain clamps
螺栓型耐张线夹
CCK Power Fittings
螺栓型耐张线夹用于线路耐张或终端位置的导线锚固，采用螺栓夹紧结构。
产品资料
- 产品名称
- 螺栓型耐张线夹
- 类别
- 耐张线夹
- 型号

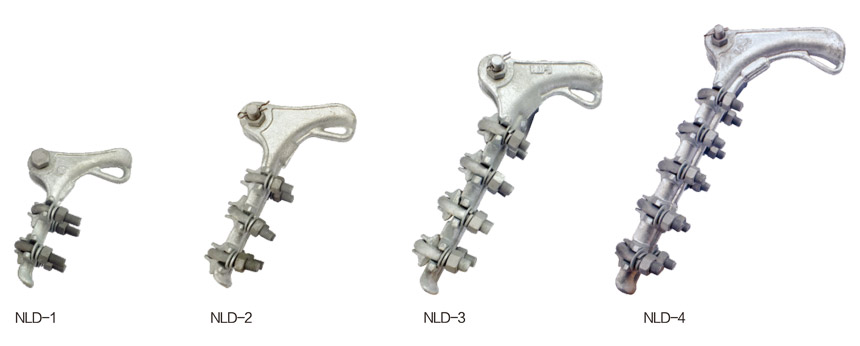

- NLD-1 / NLD-2 / NLD-3 / NLD-4 / NLD-4B
- 材料
- 不锈钢
- 标准
- 按项目技术要求确认

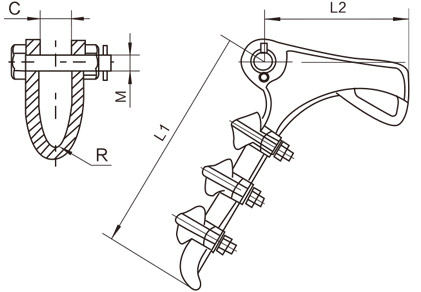

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Suitable Conductor Dia.(mm) | Main Dimensions(mm) | U bolt | Specified Failure Load（kN） | 重量（kg） | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| M | C | L1 | L2 | R | Number | 直径 | ||||
| NLD-1 | 5.0~10.0 | 16 | 18 | 150 | 120 | 6.5 | 2 | 12 | 40 | 1.24 |
| NLD-2 | 10.1~14.0 | 16 | 18 | 205 | 130 | 8.0 | 3 | 12 | 40 | 1.90 |
| NLD-3 | 14.1~18.0 | 18 | 22 | 310 | 160 | 11.0 | 4 | 16 | 70 | 4.24 |
| NLD-4 | 18.1~23.0 | 18 | 25 | 410 | 220 | 12.5 | 5 | 16 | 90 | 6.53 |
| NLD-4B | 18.1~23.0 | 18 | 27 | 370 | 200 | 12.5 | 4 | 16 | 90 | 6.57 |
CCK Power Fittings
CCK Power Fittings
询价时需要提供
导线结构与直径、额定抗拉强度、握力要求、连接尺寸及安装工具
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
