CCK / Substation busbar fittings
户外矩形母线固定金具（立放）
CCK Power Fittings
户外矩形母线固定金具（立放）用于母线安装位置的支撑与固定。用于户外安装布置。对应母线立放布置。
产品资料
- 产品名称
- 户外矩形母线固定金具（立放）
- 类别
- 变电母线金具
- 型号
- MWL-101 / MWL-102 / MWL-103 / MWL-104 / MWL-201 / MWL-202 / MWL-203 / MWL-204 / MWL-301 / MWL-302 / MWL-303 / MWL-304
- 材料
- 铝合金 / 热浸镀锌钢 / 铝
- 标准
- 按项目技术要求确认

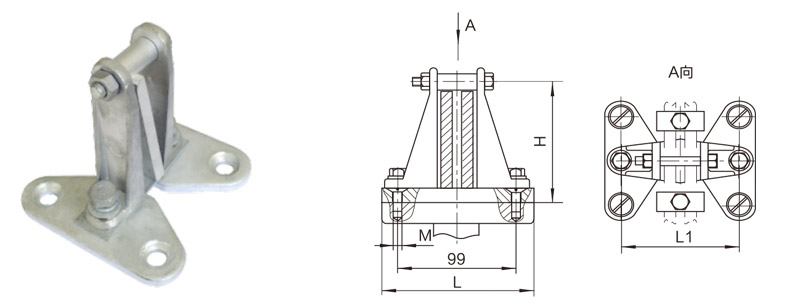

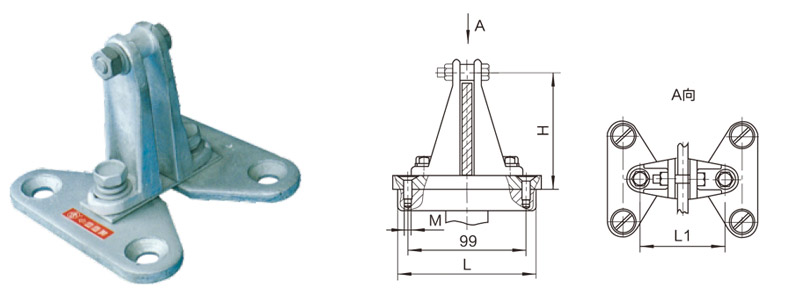

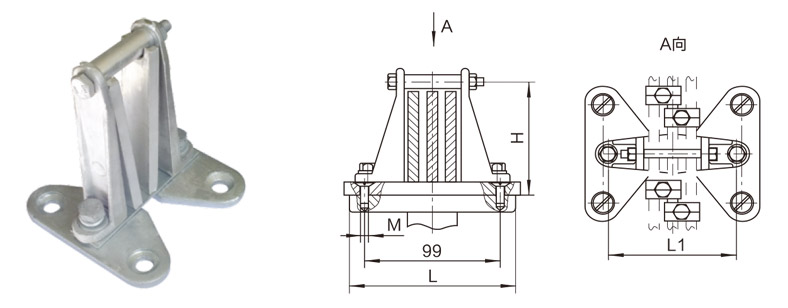

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Bus width(mm) | Main Dimensions(mm) | WeigHt (kg) | |||
|---|---|---|---|---|---|---|
| H | L | L1 | M | |||
| MWL-101 | 63 | 82 | 140 | 60 | 12 | 2.1 |
| MWL-102 | 80 | 100 | 140 | 60 | 12 | 2.2 |
| MWL-103 | 100 | 120 | 140 | 60 | 12 | 2.3 |
| MWL-104 | 125 | 145 | 140 | 60 | 12 | 2.3 |
| 型号 | Bus width(mm) | Main Dimensions(mm) | WeigHt (kg) | |||
|---|---|---|---|---|---|---|
| H | L | L1 | M | |||
| MWL-201 | 63 | 82 | 140 | 80 | 12 | 2.2 |
| MWL-202 | 80 | 100 | 140 | 80 | 12 | 2.3 |
| MWL-203 | 100 | 120 | 140 | 80 | 12 | 2.3 |
| MWL-204 | 125 | 145 | 140 | 80 | 12 | 2.4 |
| 型号 | Bus width(mm) | Main Dimensions(mm) | WeigHt (kg) | |||
|---|---|---|---|---|---|---|
| H | L | L1 | M | |||
| MWL-301 | 63 | 82 | 140 | 100 | 12 | 2.2 |
| MWL-302 | 80 | 100 | 140 | 100 | 12 | 2.3 |
| MWL-303 | 100 | 120 | 140 | 100 | 12 | 2.3 |
| MWL-304 | 125 | 145 | 140 | 100 | 12 | 2.4 |
CCK Power Fittings
CCK Power Fittings
CCK Power Fittings
询价时需要提供
母线材料及尺寸、户内外环境、安装方向、支座形式和设备接口
联系 CCK ↗同类产品
规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
