户内矩形母线固定金具（立放）

变电母线金具

户内矩形母线固定金具（立放）产品参考图

用于户内立放矩形母线的支撑与固定。安装方向、母线尺寸和支座连接孔应与设备布置图一致。

产品资料

产品名称: 户内矩形母线固定金具（立放）
类别: 变电母线金具
型号: MNL-101 / MNL-102 / MNL-103 / MNL-104 / MNL-105 / MNL-106 / MNL-107 / MNL-108 / MNL-201 / MNL-202 / MNL-203 / MNL-204 / MNL-205 / MNL-206 / MNL-207 / MNL-208 / MNL-301 / MNL-302 / MNL-303 / MNL-304 / MNL-305 / MNL-306 / MNL-307 / MNL-308
材料: 以具体型号与确认图纸为准
标准: 按项目技术要求确认

规格与图纸

核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。

规格表 1
型号	Bus width (mm)	Main Dimensions(mm)				WeigHt (kg)
型号	Bus width (mm)	H	L	L1	M	WeigHt (kg)
MNL-101	63	82	90	60	10	0.9
MNL-102	80	100	90	60	10	1.0
MNL-103	100	120	90	60	10	1.1
MNL-104	125	145	90	60	10	1.2
MNL-105	63	82	90	60	16	0.9
MNL-106	80	100	90	60	16	1.0
MNL-107	100	120	90	60	16	1.1
MNL-108	125	145	90	60	16	1.2

规格表 2
型号	Bus width (mm)	Main Dimensions(mm)				WeigHt (kg)
型号	Bus width (mm)	H	L	L1	M	WeigHt (kg)
MNL-201	63	82	113	83	10	0.9
MNL-202	80	100	113	83	10	1.0
MNL-203	100	120	113	83	10	1.1
MNL-204	125	145	113	83	10	1.2
MNL-205	63	82	113	83	16	0.9
MNL-206	80	100	113	83	16	1.0
MNL-207	100	120	113	83	16	1.1
MNL-208	125	145	113	83	16	1.2

规格表 3
型号	Bus width (mm)	Main Dimensions(mm)				WeigHt (kg)
型号	Bus width (mm)	H	L	L1	M	WeigHt (kg)
MNL-301	63	82	130	100	10	0.9
MNL-302	80	100	130	100	10	1.0
MNL-303	100	120	130	100	10	1.1
MNL-304	125	145	130	100	10	1.2
MNL-305	63	82	130	100	16	0.9
MNL-306	80	100	130	100	16	1.0
MNL-307	100	120	130	100	16	1.1
MNL-308	125	145	130	100	16	1.2

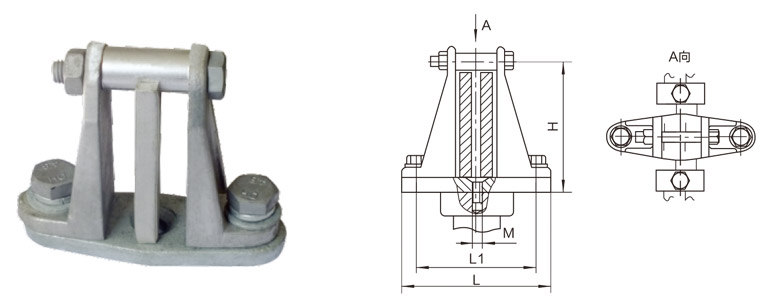

户内矩形母线固定金具（立放） — 结构尺寸参考图 1

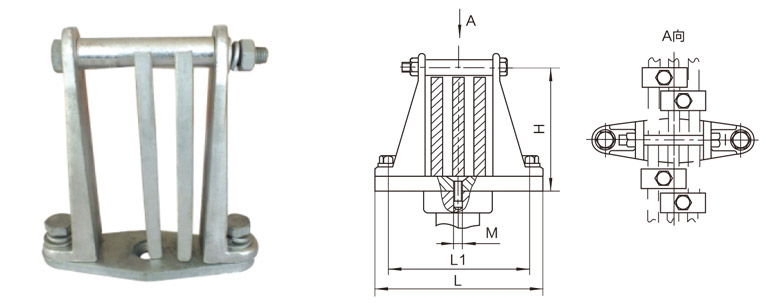

户内矩形母线固定金具（立放） — 结构尺寸参考图 2

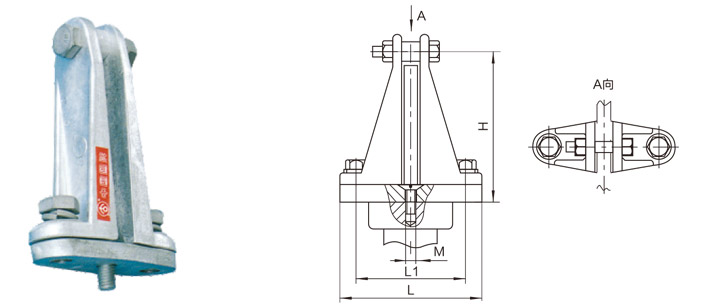

户内矩形母线固定金具（立放） — 结构尺寸参考图 3

询价时需要提供

母线材料及尺寸、户内外环境、安装方向、支座形式和设备接口

同类产品

规格参考资料：www.yonguexport.com · 实际供货以确认图纸与报价为准。
