户外矩形母线固定金具（平放）
CCK Power Fittings
户外矩形母线固定金具（平放）用于母线安装位置的支撑与固定。用于户外安装布置。对应母线平放布置。
产品资料
- 产品名称
- 户外矩形母线固定金具（平放）
- 类别
- 变电母线金具
- 型号
- MWP-101 / MWP-102 / MWP-103 / MWP-104 / MWP-201 / MWP-202 / MWP-203 / MWP-204 / MWP-301 / MWP-302 / MWP-303 / MWP-304
- 材料
- 铝合金 / 热浸镀锌钢 / 铝
- 标准
- 按项目技术要求确认

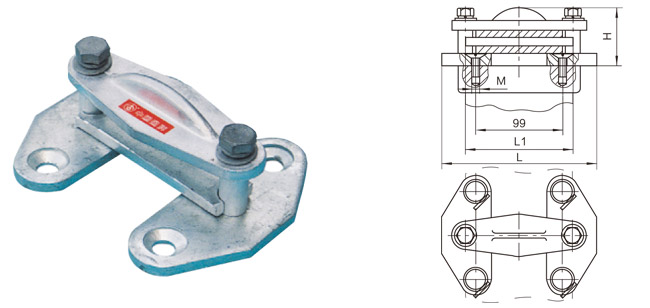

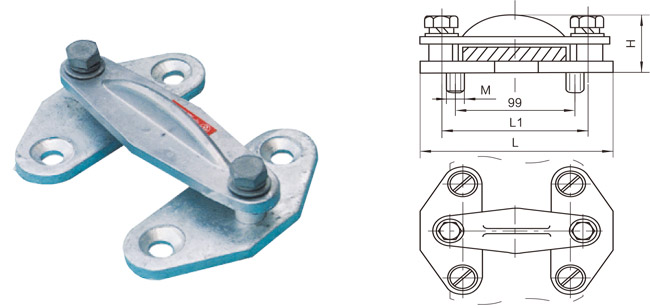

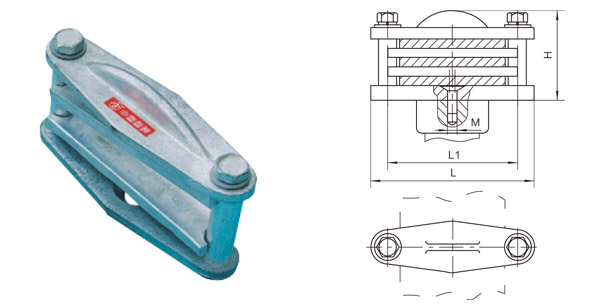

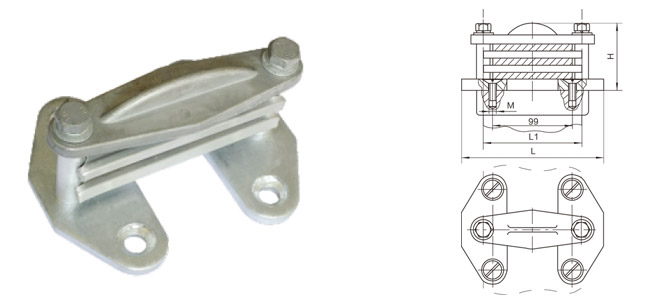

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Bus width(mm) | Main Dimensions(mm) | WeigHt (kg) | |||
|---|---|---|---|---|---|---|
| H | L | L1 | M | |||
| MWP-101 | 63 | 38 | 180 | 83 | 12 | 1.2 |
| MWP-102 | 80 | 42 | 180 | 100 | 12 | 1.2 |
| MWP-103 | 100 | 46 | 180 | 120 | 12 | 1.3 |
| MWP-104 | 125 | 48 | 180 | 145 | 12 | 1.5 |
| 型号 | Bus width(mm) | Main Dimensions(mm) | WeigHt (kg) | |||
|---|---|---|---|---|---|---|
| H | L | L1 | M | |||
| MWP-201 | 63 | 58 | 180 | 83 | 12 | 1.5 |
| MWP-202 | 80 | 62 | 180 | 100 | 12 | 1.5 |
| MWP-203 | 100 | 66 | 180 | 120 | 12 | 1.6 |
| MWP-204 | 125 | 88 | 180 | 145 | 12 | 1.7 |
| 型号 | 母线宽度 (mm) | Main Dimensions(mm) | WeigHt (kg) | |||
|---|---|---|---|---|---|---|
| H | L | L1 | M | |||
| MWP-301 | 63 | 78 | 180 | 83 | 12 | 1.7 |
| MWP-302 | 80 | 82 | 180 | 100 | 12 | 1.8 |
| MWP-303 | 100 | 86 | 180 | 120 | 12 | 1.8 |
| MWP-304 | 125 | 88 | 180 | 145 | 12 | 1.9 |
| 型号 | Bus width (mm) | Main Dimensions(mm) | WeigHt (kg) | |||
|---|---|---|---|---|---|---|
| H | L | L1 | M | |||
| MWFM01 | 63 | 98 | 180 | 83 | 12 | 1.9 |
| MWFM02 | 80 | 102 | 180 | 100 | 12 | 2.0 |
| MWFM03 | 100 | 106 | 180 | 120 | 12 | 2.0 |
| MWFM04 | 125 | 108 | 180 | 145 | 12 | 2.2 |
CCK Power Fittings
CCK Power Fittings
CCK Power Fittings
CCK Power Fittings
询价时需要提供
母线材料及尺寸、户内外环境、安装方向、支座形式和设备接口
