MGF 母线封端盖
CCK Power Fittings
MGF 母线封端盖用于母线端部的封闭或终端布置。
产品资料
- 产品名称
- MGF 母线封端盖
- 类别
- 变电母线金具
- 型号
- MGF-50 / MGF-60 / MGF-70 / MGF-80 / MGF-90 / MGF-100 / MGF-110 / MGF-120 / MGF-130 / MGF-150 / MGF-170 / MGF-200 / MGF-250
- 材料
- 以具体型号与确认图纸为准
- 标准
- 按项目技术要求确认

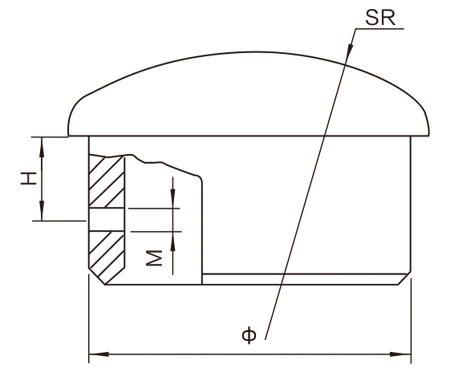

规格与图纸
核对型号、单位及图纸上的尺寸符号。表列破坏载荷与工作载荷不同，不应直接替用。
| 型号 | Bus-Bar Dia. (mm) | Main Dimensions (mm) | WeigHt (kg) | |||
|---|---|---|---|---|---|---|
| 中 | SR | H | M | |||
| MGF-50 | 50/45 | 45 | 50 | 10 | 8 | 0.14 |
| MGF-60 | 60/54 | 54 | 65 | 15 | 8 | 0.17 |
| MGF-70 | 70/64 | 64 | 70 | 15 | 8 | 0.20 |
| MGF-80 | 80/72 | 72 | 70 | 15 | 8 | 0.30 |
| MGF-90 | 90/80 | 80 | 80 | 15 | 8 | 0.35 |
| MGF-100 | 100/90 | 90 | 80 | 15 | 8 | 0.43 |
| MGF-110 | 110/100 | 100 | 80 | 15 | 10 | 0.50 |
| MGF-120 | 120/110 | 110 | 120 | 15 | 10 | 0.55 |
| MGF-130 | 130/116 | 116 | 120 | 15 | 10 | 0.68 |
| MGF-150 | 150/136 | 136 | 150 | 15 | 10 | 1.00 |
| MGF-170 | 170/156 | 156 | 160 | 15 | 10 | 1.30 |
| MGF-200 | 200/180 | 180 | 200 | 25 | 10 | 1.50 |
| MGF-250 | 250/230 | 230 | 250 | 25 | 10 | 2.90 |
CCK Power Fittings
询价时需要提供
母线材料及尺寸、户内外环境、安装方向、支座形式和设备接口
